耐高溫ZL-B-2-35-1200感知式縱向撕裂開關感知器安裝在膠帶下面，在膠帶被異物劃漏，撕裂開關、縱向撕裂保護裝置、皮帶防縱向撕裂裝置應用領域：在冶金、礦山、港口等行業散狀物料運輸中，有大量的皮帶運輸機。煤炭、礦石、燒結礦、球團礦、塊礦等散狀物料，在開采、生產加工處理、運輸等過程中，有時不可避免會有大塊異物的混入。這些混入物料中的大塊堅硬異物卡在受料漏斗中，隨著皮帶向前運動和上方物料的不斷進入，時常會使運輸皮帶發生縱向撕裂，甚至將運輸皮帶全部剖開，造成設備嚴重損壞，生產長時間停止，經濟損失重大。安裝XT-FSL運輸皮帶防縱向撕裂裝置，不僅可以在運輸皮帶發生縱向撕裂時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的擴大。撕裂保護裝置還可以在運輸皮帶尚未發生縱向撕裂，有縱向撕裂預兆時及時檢測發現，使運輸皮帶停止運行，避免運輸皮帶縱向撕裂事故的發生。，破損情況下告警，膠帶縱向撕裂屬于惡性事故，任其發展將造成嚴重損失。本系列可以對膠帶運行進行連續監測，當縱向撕裂故障出現時，能及時發出停機信號，防止故障擴大.
【詳細說明】
防撕裂裝置ZL-B-2 1200、35皮帶寬度1200MM，傾角35度220V
耐高溫ZL-B-2-35-1200感知式縱向撕裂開關
工作原理
縱向撕裂保護裝置由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，工作原理 由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。 使用條件 1. 海拔高度低于2000m 2. 環境溫度：-35℃&mash;+60℃ 3. 相對濕度：不大于95 4. 防護等級：IP65 5. 供電電源：電控箱AC220V 50Hz 6. 輸出接點數量：一組轉換觸點 7. 輸出接點容量：AC220V 8. 絕緣電阻：≤20MΩ 9. 絕緣電壓：AC1000V試驗1分鐘 10. 可靠性：1000000次，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。
縱向撕裂用于帶式輸送機膠帶縱向撕裂的保護。感知器安裝在膠帶下面，在膠帶被異物劃漏，破損情況下告警，膠帶縱向撕裂屬于惡性事故，任其發展將造成嚴重損失。本系列可以對膠帶運行進行連續監測，當縱向撕裂故障出現時，能及時發出停機信號，防止故障擴大.
耐高溫ZL-B-2-35-1200感知式縱向撕裂開關安裝調試
撕裂開關設置在受料段膠帶下緩沖托輥之間。

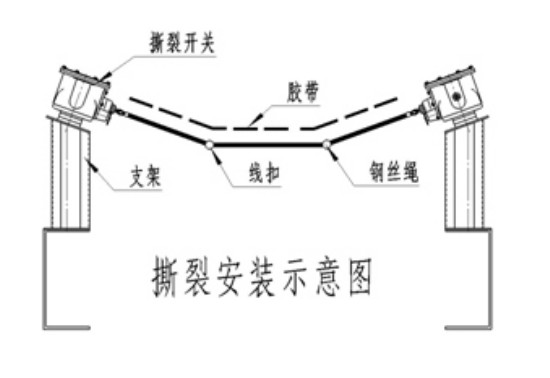

1.按圖所示安裝支架和撕裂開關，撕裂開關的拉環要與膠 帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼， 測好高度后再把支架與支座焊牢。
2.掛上攔索：一端穿過撕裂開關的拉環用索死，另一 端穿過對方撕裂開關支架中間的圓孔待用。
3.安裝好二只撕裂開關和掛兩條攔索。再加30度彎角處把 兩條攔索扣在一起，但不能扣死。
4.收緊雙方支架中間孔內的攔索然后扣死索扣。
5.測試攔索的松緊：一般作用在0.9kg即可觸發開關為宜。
6.膠帶在荷載下沉時要與纜繩保持5mm～10mm即可。
使用條件：
1.海拔高度低于2000m
2.環境溫度-35℃&mash;+60℃
3.相對濕度：不大于95
4.防護等級：IP65
5.供電電源：電控箱AC220V 50Hz
6.輸出接點數量：一組轉換觸點
7.輸出接點容量：AC220V
8.絕緣電阻：≤20MΩ
9.絕緣電壓：AC1000V試驗1分鐘
10.可靠性：無故障工作達三年
利用電磁感應原理，通過傳感線圈接收發生器產生的電磁脈沖信號，當輸送帶發生縱向撕裂時，傳感線圈被切斷，將接收不到電磁脈沖信號，從而產生輸送帶縱向撕裂信號，進而發出信號并使輸送機停止運轉。
CILM-AS-LS-QS料位開關
防撕裂裝置ZL-B-2 1200、35皮帶寬度1200MM，傾角35度220V
防撕裂裝置ZL-B-2 800、45,皮帶寬度800MM，傾角45度
料位開關阻旋式RS-03A/L270MM
防爆磁開關KSJ-100常開 KSJ-100防爆磁開關常閉，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，防爆限位開關LL4A-12
接近開關EH25-100-C73 C24V平面安裝，檢測距離50MM,五線制，電壓C24V,觸點一開一閉3A
接近開關EH25-100-A73 AC220V平面安裝，結構特點 1、機由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鐵鑄造，表面銑槽以耐磨護打滑作用。殼體采用鋁鑄造，聯接處配有密封圈即使本機減輕重量與較好防水性能。 2、機內開關采用常閉型、若帶速低于80%既可跳閘或停機。 工作原理 當觸輪隨膠帶機運行而旋轉時而帶動機內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即:正常速度、打滑或超速等等。同時執行電路輸出相應的開關信號。，檢測距離50MM,五線制，電壓AC220V,觸點一開一閉3A
跑偏開關XT-GF-KTB
YG12-830-35 跑偏開關 5臺
TL08X-18YP-AP6-C2接近開關
TL-L100-7接近開關
JKT03H-F4A70B-6-250VC-300MA 防爆磁性接近開關
