產品名稱：XTD-SL-A縱向撕裂開關
產品型號：XTD-SL-A
所屬類別：撕裂開關 > 縱向撕裂開關
發布時間：2019-10-25
已獲點擊：16
詳細說明
XTD-SL-A縱向撕裂開關
帶式輸送機在輸送物料過程中，由于物料、雜物或金屬件易劃傷或穿透輸送帶，特別是綱絲繩芯輸送帶會造成縱向撕裂事故，給設備和生產及經濟上帶來嚴重損失。
一、概述
在皮帶出現由于撕裂、戳穿、交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關掉輸送機。 撕裂開關成對安裝在皮帶兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永 固定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面行程里一個閉合的回路，當物體或撕裂的皮帶懸吊下來、掃落一條或兩條線繩時，即探測出故障。因為線繩的受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起，此時機內兩個微動快關發出報警或關掉輸送機。故障排除后將自銷手柄往下按，是機內的凸輪軸復位待開機.

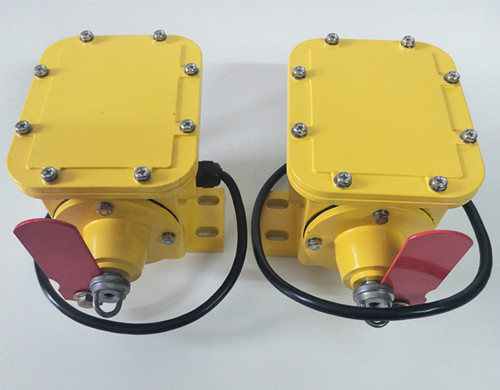

XTD-SL-A縱向撕裂開關【TUERKE/山東卓信】
二、工作原理
縱向撕裂開關是關于昂貴的皮帶提供可靠的保護，檢測器可在皮帶出現撕裂、斷裂、重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視人員提供報警信號或關閉輸送機。撕裂檢測器成對安裝在傳送外帶兩側，由兩段鋼絲繩連接（鋼絲繩為覆塑外套護層），繩子的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出警報信號或停機信號。事故處理完畢后，將彈簧球重新裝入底座，撕裂開關技術特點： 1. 撕裂開關采用獨特皮帶上托棍異常受力分析原理，開發了專用傳感器進行托棍組異常受力的實時檢測，是一項縱裂發生之前的事前檢測技術； 2. 調整方便，使用操作簡單，適用各種皮帶運輸機工況條件； 3. 可靠性好、結構緊湊、安裝簡捷、維護費用低； 4. 撕裂開關具有兩級動作設定無源觸點輸出（常開或常閉AC220V/1A）。，撕裂開關消除警報信號。簡便，有效的為輸送皮帶可能出現的損壞提供可靠及穩定的報警，停機保護。檢測器盡管原理簡單，但是起了相當重要的作用，堅固的殼體。重載結構，簡單的安裝方式，使得檢測器在任何惡劣環境下工作。
三、結構特點
1.結構簡單牢固，撕裂開關特點：結構簡單牢固，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。撕裂開關安裝與使用：隨著距離的增加，將全屬球從球窩中拉出所需要的力度應相應的也增大。因此應該考慮延伸另一端的安裝繩纜以及相應連接點的固定。第三個撕撕裂開關應安裝在一個撕裂檢測器的相應位置以有效的保護輸送帶輸送帶易損壞的部分局限在皮帶上的表面部位。這就導致當撕裂開關安裝在輸送皮帶的下表面下面時起步了作用。然而皮帶順壞的部分將露在回程皮帶的底面。為了檢測這種類型的皮帶損壞可將檢測器安裝在回程皮帶的下表面，這就是輸送帶提供可靠的保證。撕裂檢測器必須安裝在足夠的高以確保繩纜能保護整個皮帶截面。也就是說纜繩必須距皮帶下不表面足夠近的距離小于5cm，以能夠檢測中間以及邊緣部位。，不需要維護，可多次反復使用；
2.鑄鋁外殼帶動防護層；
3.整體式蓋板；
4.作用力只需0.9KG即可觸發開關；
5.與進口產品安裝尺寸一致。

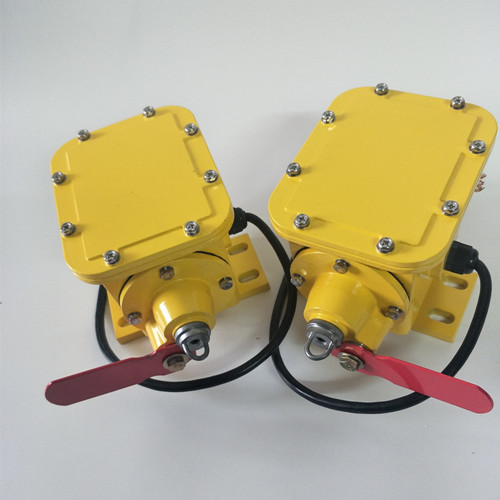

XTD-SL-B縱向撕裂開關
四、技術參數
1.環境溫度：-30℃~75℃
2.環境濕度：不大于85%
3.觸電數量：常開：4 常閉：4
4.觸點容量：AC 380V 3A 220V 5A
5.復位方式：手動復位
6.動作力：0.9KG
7.重量：4KG
8.行程：≤10mm
9.可靠性：＞106次
10.內部采用進口開關
11.防護等級：IP65
五、 使用說明
主運帶式輸送機應在膠帶落煤點下方向機頭方向（膠帶機為頭部驅動時）10-15m位置安裝防撕裂保護。防撕裂保護安裝在輸送機上下兩層膠帶之間，保護方式為壓電式或牽引鋼絲繩式的防撕裂保護，安裝時應加工標準托架，將防撕裂保護固定在輸送機縱梁上，靠上層膠帶方向。
接近開關
GPM70-140B-N1,GPM70-140B-N2
GPM70-140B-N4,GPM70-140B-P1
GPM70-140B-P2,GPM25-55HM-P4
GPM70-140B-D1,GPM70-140B-D2
GPM70-140B-A1,GPM70-140B-A2
，縱向撕裂保護開關工作原理: FSZL-K型撕裂開關安裝在帶式輸送機頭部，上行皮帶下面，當有尖銳異物穿透皮帶觸碰撕裂開關攔索或物料散落到撕裂開關繩索時撕裂開關動作，輸出信號，供給控制室，使膠帶機停止防止事故擴大。縱向撕裂保護開關安裝在落料槽下部，上行膠帶的下面。落料時，當有尖銳物體穿透膠帶后，擠壓感知體(鋼絲繩）鋼絲繩受力后拉動啟動微動開關，輸出停機信號。故障排除后，自動復位，輸送機可重新起動。傳真：0537-2228358
