產品型號：SL-I
發布時間：2019-12-17
已獲點擊：9
詳細說明
1、環境溫度：-30℃～+60℃
2、相對濕度：不大于85%
3、觸點數量：2個Z-15GW22-B型微動開關。
4、觸點容量：AC380V/5A
5、動作力：5Kg
6、防護等級：1P67
7、可靠性：＞10000000次
縱向撕裂開關：
ZL-B、ZL-A、THZL-B-II、YHDL-2、YHZL-2、ZS-L、HFZL-K、XT-FSL、DB-100、HLSL-II、 HQCL-2010TPK、KBZS1-12-T-TH、ZL-B-2、YPSL-A、YHZL-A、ZS1-G、SL-A、THZL-B-II、XT-FSL、DB-100N

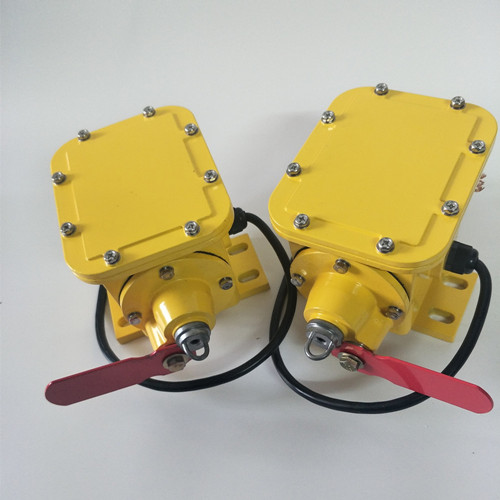

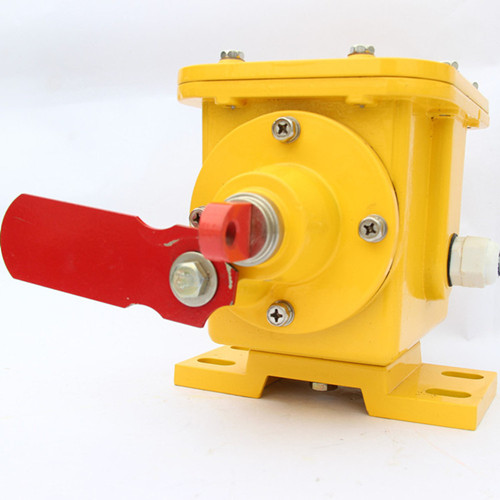

SL-I撕裂開關安裝與使用
1.開關平衡地安裝在機架固定支架上。
2.將開關以對的形式安裝在膠帶兩側，用鋼絲將兩個開關拉環連接，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，并用吊環使鋼絲繩的走式與膠帶平行。
3.拉繩動作力應適宜，以確保開關可靠復位。
4.一條膠帶可安裝多對開關。
SL-I撕裂開關工作原理
本裝置是為昂貴的皮帶提供可靠的保護，可在帶皮出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，本裝置能給監視人員提供報警信號式關閉輸送機。本裝置成對安裝在傳送帶兩測，由兩段鋼絲繩 （鋼絲繩為覆塑外套護層）。繩的一端固定在支撐托架上，防止繩纜丟失，在皮帶出現由于撕裂交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時 即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向 上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。，另一端連接在本裝置的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來、掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，消除警報信號。簡便，有效的為輸送皮帶可能出現的損壞提供可靠入穩定的報警，停機保護，本裝置盡管原理簡單，但是起了相當重要的作用，堅固的殼體，重載結構，簡單的安裝方式，使其在任何惡劣環境下工作。可完全替代國內外同款產品。
SL-I撕裂開關特點：
結構簡單牢固，撕裂保護裝置用于皮帶出現撕裂、翟破、交結處損壞或者鋒利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或關平輸送機電源。撕裂保護裝置工作原理：縱向撕裂檢測器是關為昂貴的皮帶提供可靠的保護，撕裂保護裝置可在眼帶出現撕裂，斷裂，重疊或尖銳物體劃破皮帶時，撕裂檢測器能給監視熱暖提供報價信號或關閉輸送機。撕裂檢測器成對安裝在傳送帶兩側，有兩段鋼絲繩連接（鋼絲繩為覆塑外套護層）。繩的一端永 固定在支撐托架上，防止繩纜丟失，另一端連接在撕裂開關的彈簧球上，兩段鋼繩在皮帶下面形成一個閉合回路，當物體或撕裂的皮帶懸吊下來，掃落到一條或兩條鋼絲繩時，彈簧球被拉出底座，撕裂開關發出報警信號或停機信號，事故處理完畢后，將彈簧球從新裝入底座，撕裂開關消除警報信號，簡便有效的為輸送皮帶可能出現的順壞提供可靠及穩定的報警，停機保護，撕裂檢測器盡管遠離簡單，但是起了相當重要的作用，堅固的殼體，重載結構、簡單的安裝方式，使的撕裂檢測器的任何惡劣環境下工作。，不需要維護，可多次反復使用鑄鋁外殼帶動防護層整體式蓋板，易于接線作用力只需要0.9Kg即可觸發開關與進口產品安裝尺寸一致。
，工作原理 由感知箱和控制箱兩大部分組成，感知器是縱向撕裂的檢測元件，當運行中膠帶撕裂時，感知器能可靠地檢測出來，并輸出一個開關量，控制箱接到感知器發出的信號，控制繼電器動作，輸出一個開關量給控制室實現自動緊急停機，同時面板告警指示閃爍，控制電路自鎖，為使控制線路恢復常態，可按動面板上的復位安鈕。此外面板上還裝有自校按鈕，當按下此鈕時，可模擬撕裂故障，檢驗控制系統的工作。 使用條件 1. 海拔高度低于2000m 2. 環境溫度：-35℃&mash;+60℃ 3. 相對濕度：不大于95 4. 防護等級：IP65 5. 供電電源：電控箱AC220V 50Hz 6. 輸出接點數量：一組轉換觸點 7. 輸出接點容量：AC220V 8. 絕緣電阻：≤20MΩ 9. 絕緣電壓：AC1000V試驗1分鐘 10. 可靠性：1000000次傳真：0537-2228358
