產品型號：TM-6P

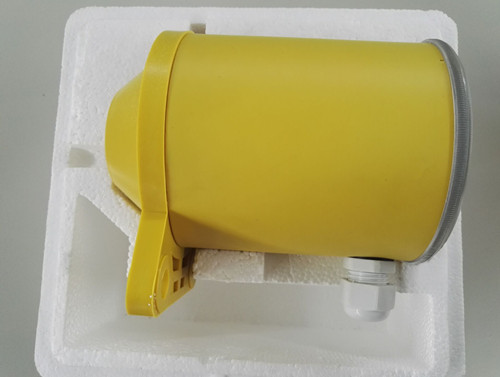

TM-6P打滑欠速開關
產品特點：
非接觸接近探測器，壽命長、維護費用低；兩螺栓固定，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，確保安裝簡單；一體化結構，集成的控制裝置，設定或故障檢修簡單；無運動部件、無磨損、安全壽命長；報警/延遲——旋轉設備起動過程中尚未達到工作速度時，10秒鐘延遲報警；延遲報警-當速度下降到設定點以下時延時報警；模擬輸出可選。
TM-6P打滑欠速開關 非接觸式打滑欠速開關
技術規格：
電壓：85~265VAC, 50 Hz
工作溫度： -40℃～+70 ℃
輸出：
報警觸點：0.22A / 220 VAC，繼電器型，常開
模擬輸出：4~20mA ，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，非接觸欠速（打滑）開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置。當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。外殼采用防水防塵設計可直接安裝在惡劣環境中使用。非接觸接近探測器，壽命長、維護費用低，兩螺栓固定，確保安裝簡單，一體化結構，集中的控制裝置，設定或故障檢修簡單，無運動部件、無磨損、安全壽命長。，800 ohms zui大
傳感器電源： +24V, 100mA
操作范圍： 3～3000脈沖/分
打滑欠速開關型號
60-23P、60-20P、60-23P-X
TER-23-P/TER-23-P-X
TYB-RDC-B、YHQ-23S
PLR60、VA15-III
XBQS-I、HQSK600/10
TM-6P
工作原理
TM-6P欠速開關（速度檢測器）主要用于監測皮帶或其他旋轉設備運行速度的裝置。當皮帶速度或轉動速度降低到設定范圍時，欠速開關輸出信號用于報警或停機。欠速開關采用防風雨、抗腐蝕的密封外殼內，允許在惡劣環境中使用。
比較所采集的脈動型號值是否小雨設置值，開關正常工作必須在被檢測的轉動輪上提供一個采集脈沖信號的感應點。
，打滑開關是一種經濟、可靠性強、對軸轉速及其它旋轉裝置簡單通用的監測裝置，當監測到當前轉速信號低于或高于正常轉速范圍開關輸出一組開關信號，以供報警或停機。無運動郵件、無磨損、安全壽命長、一體化結構，集中的控制裝置，設定或安裝在惡劣環境中使用。打滑開關工作原理：打滑開關工作原理是比較所采集的脈沖信號值是否小于設置值，開關正常工作必須在誒檢測的轉動輪上提供一個采集脈沖信號的感應電。傳真：0537-2228358
