產品名稱：山東跑偏開關HEN-001
產品型號：HEN-001

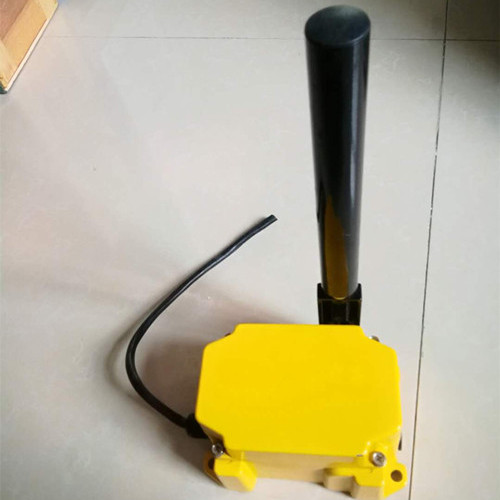

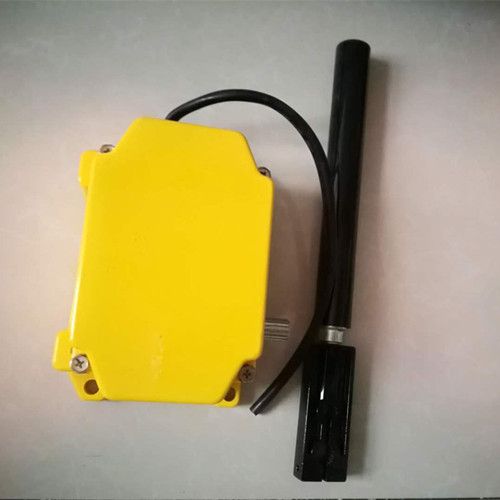

山東跑偏開關HEN-001
防偏開關用于皮帶跑偏檢測，跑偏開關，是檢測輸送機皮帶跑偏量的傳感元件，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，可根據皮帶的跑偏狀況發出信號，實現自動報警和停機，防止皮帶損傷和繼續跑偏。
應用范圍：
1.常規皮帶輸送機
2.索道支撐輸送機
3.裙邊輸送機
4.輪船裝卸系統
5.重型限位開關
特點
通用的結構設計可裝在輸送機縱梁頂部或底部。
堅固的鑄鋁外殼，防護標準IP67。
整體式蓋板，易于接線及調整。
不需拆掉動作桿，就可拆除后面的機殼。
動作桿軸承額定轉速5000轉/分,適用皮帶速度可達6.35米/秒。
動作桿法向角調節范圍為±22.5度.促動桿可雙向動作便于在輸送機兩側對稱安裝。
防偏開關標準設定為法向角為10度時，報警觸點動作，法向角為20度時停機觸點動作。
SPS-2D拉線開關
皮帶跑偏時，皮帶推動動作臂偏轉，觸動微動開關動作，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，發出報警信號。如果繼續偏離到設定的停機位置，觸動另一組觸點，輸送機就會保護性停機。
防偏開關通常安裝在距輸送機頭部或尾部0.3-2m的地方，通常在輸送機兩側成對安裝，可固定在輸送機縱梁的頂部或底部，動作桿距皮帶邊緣距離約25～75mm。
SPS-2D-3FM拉姆齊拉繩開關
拉繩開關
用于皮帶機的緊急停機，鋼絲繩一端固定在一個固定的吊環上，另一端固定在開關臂桿上，開關到固定端的距離通常不超過30米， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，兩開關之間的距離通常不超過60米，向上向下或拉動的力促使臂桿轉動到了報警位置，觸動微動開關并鎖定直到人工手動復位。
2.產品使用環境
1.周圍環境溫度：-25~ 55℃
2.周圍環境濕度：＜90%
3.使用地點海拔高度：≤2000米
4.開關能在頻率為10~50HZ,振幅為0.75mm(10g)的振動條件下工作。
3主要技術參數
1.兩個單...雙擲開關（SPDT)供報警和停機使用。
2.觸電額定值：15A125/250或480VAC; 2A600VAC; 0.5A125VDC, 0.25A250VAC
3.法向報警角度：±10°， ±20°
4.外殼防護級別：DT型塵密外殼，防護等級NEMA4 (IP65).
5.外形尺寸：殼體L*W*H(mm) 191*135*109, 活動臂長389mm.
6.重量：4.3kg 導線開孔：3/4” -14NPT
7.作用力：3—4kg
