產地類別 國產

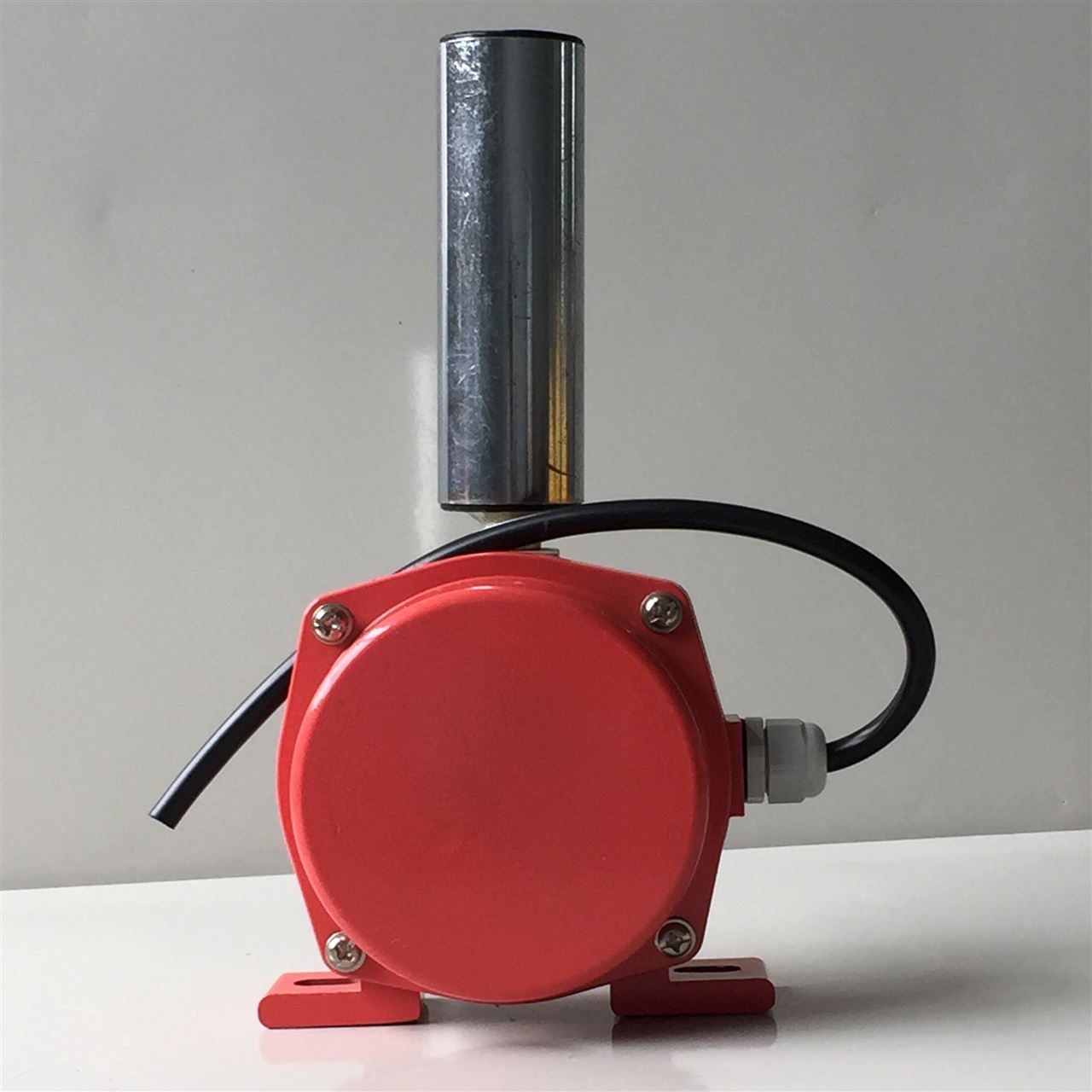

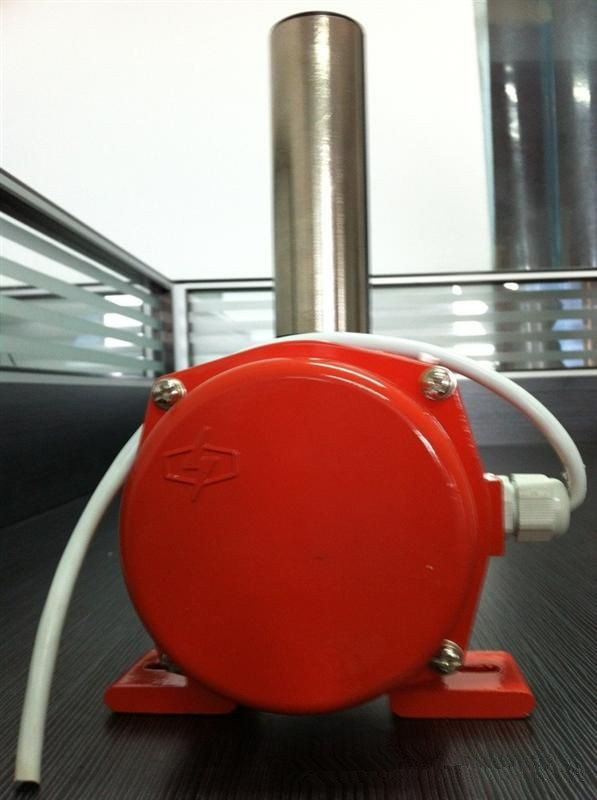

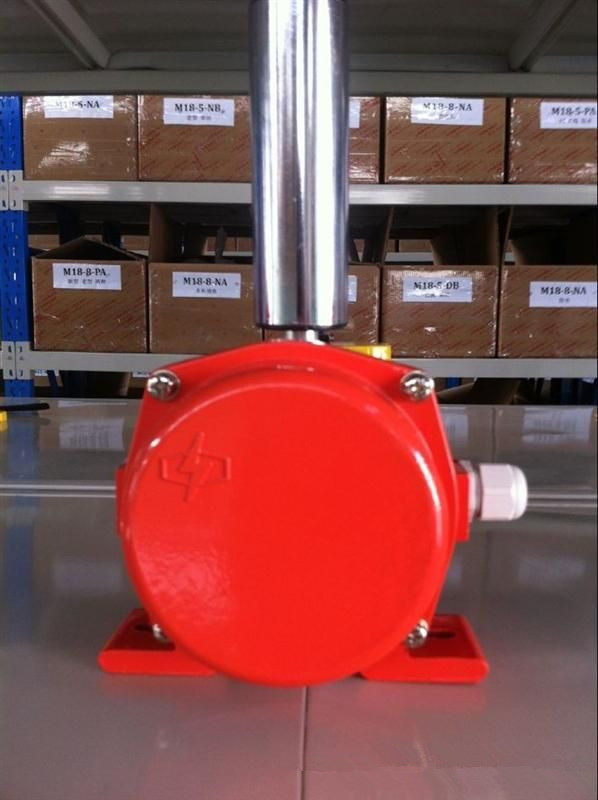

自動復位GEJ25-3跑偏傳感器為礦用本質型簡單設備，外殼采用HT250鑄鐵；輸出為機械開關，工作穩定可靠。主要適用于具有混合氣體的危險場所以及露天煤礦、選煤廠等工作場所，作為礦用帶式輸送機保護控制裝置的堆煤信號檢測之用，可實現帶式輸送機的跑偏保護。
【詳細說明】
山東圖爾克有限公司生產自動復位GEJ25-3跑偏傳感器
自動復位GEJ25-3跑偏傳感器基本原理
當立輥偏轉角度超過12度時，開關動作，輸出（信號）。
當立輥偏轉角度超過30度時，二級開關動作，輸出（停機信號）
開關信號用于，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
安裝和調整
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是信號，3、4為常閉接點是二級停機信號。
適用范圍
兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，請注意購買卓信zheng品，使用方便，質量可靠。如有任何技術問題，請，您的寶貴意見，就是我們品質的進步，產品的創新！
產品型號
CJK-1Z/T、CKG-1Z、CKG-1C、CKG-2Z、CKG-2C、CKG-3Z、
CKG-3C、CJK-1Z/T、CKG-1Z、CKG-1C、CKG-2Z、CKG-2C
CJK-1Z/T、CKG-1Z、CKG-1C、CKG-2Z、CKG-2C、CKG-3Z、
CKG-3C、CJK-3Z-K,CJK-32-K/T,CJK-32-K/T,CJK-3Z/K/T
CJK-32/K/T、CJK-3Z-K/T,CJK-32-K/T,CJK-1C,CJK-2C
