產品型號：PLQ-R

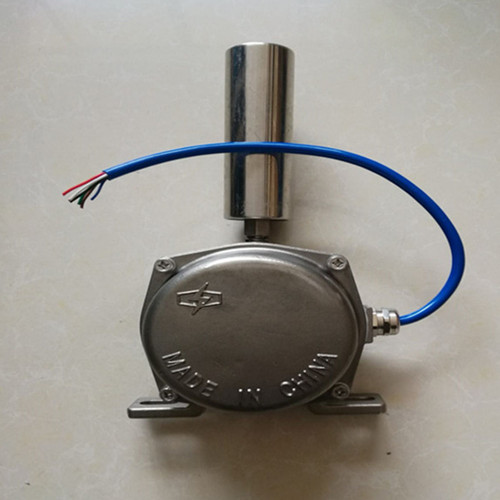

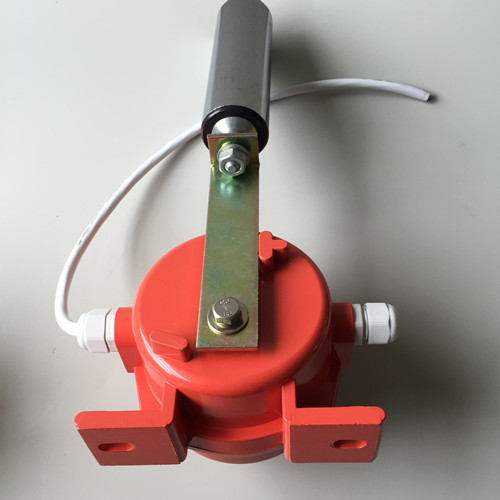

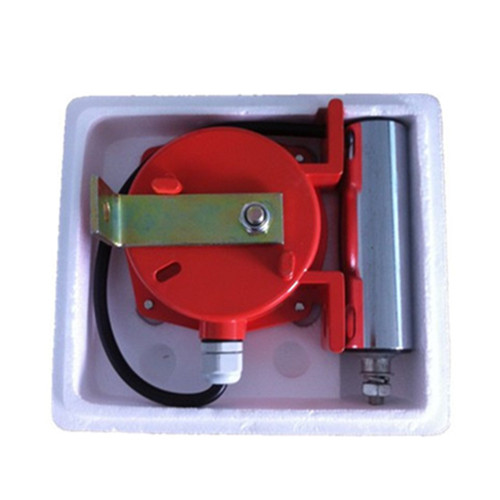

梭式輸送機跑偏開關PLQ-R
兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動警示和停機的保護裝置。
梭式輸送機跑偏開關PLQ-R安裝
跑偏開關安裝于輸送機頭尾部兩側，成對安裝。開關的立輥與輸送帶帶邊垂直，且保證帶邊位于立輥高度的1/3處。立輥與輸送帶邊緣距離為50～70mm。
兩級跑偏開關工作原理：本開關的工作過程是輸送機膠帶跑偏時， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，膠帶觸碰開關立輥，當立輥偏轉至Ⅰ級動作角度時，Ⅰ級開關動作，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，并輸出信號報警。如果膠帶繼續跑偏使開關的立輥達到Ⅱ級動作角度時，Ⅱ級開關發出停機信號。如果將其接至控制線路中即可實現自動停機。
兩級跑偏開關安裝與接線
1、兩級跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥自轉，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，并使輸送帶邊位于立輥高度1/3處。 兩級跑偏開關安裝見圖二。
2、兩級跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
3、兩級跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接。
兩級跑偏開關技術參數：
接點容量：AC380V10A 接點數量：2常開2常閉 重量kg：2.5
開關動作角度：12°~30° 10°~45° 20° ~35° 極限角：60±2°
使用條件：
1.環境溫度：-40℃~+60℃；
2.相對溫度：不大于90%；
3.大氣壓力：80~110kpa；
4.海拔高度：不超過2000M；
5.使用壽命：開關動作10萬次；
6.絕緣電壓：AC1000V試驗歷時1分鐘。
