產地類別 國產

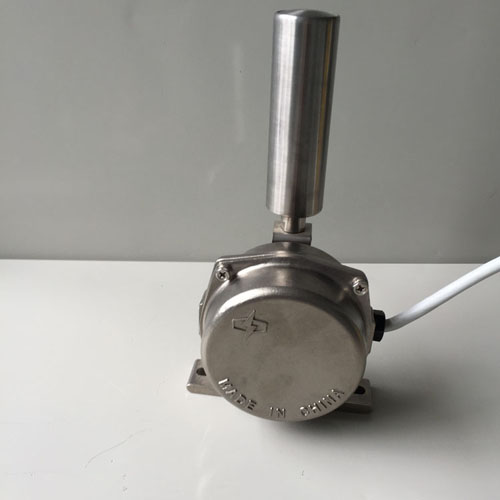

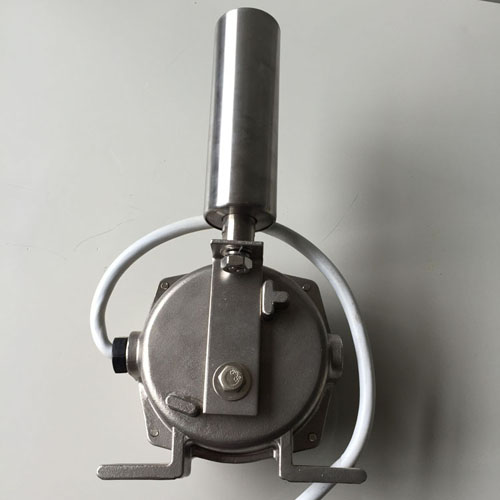

YG12830不銹鋼兩級跑偏開關是用于檢測帶式輸送機運行過程中輸送帶跑偏程度并進行以及自動觸發緊急停機的一種保護裝置。
【詳細說明】
山東卓信有限公司生產YG12830不銹鋼兩級跑偏開關
YG12830不銹鋼兩級跑偏開關產品說明
兩級跑偏開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，是輸送機自動化控制不可缺少的傳感元件，本產品可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。本產品選用鋁壓鑄處殼具有防水、防灰、防震等優點，安裝方便、開關性能可靠，在輸送機膠帶中廣泛應用。符合GB14048.5-2008標準所規定的要求。
用途：兩級跑偏保護功能，跑偏做信號可接入自動調整裝置，用于校正膠帶的偏離和扭曲。二級跑偏做停機信號，將其接至控制線路中，即可實現停機。
工作原理：
當運行中的膠帶發生跑偏現象時， 兩級跑偏開關安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。
結構特性：
采用鋁合金壓鑄殼體，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，強度高、重量輕
外殼防護等級IP67，可在惡劣的環境中長期工作。
機內采用進口的行程開關，兩級跑偏開關通用的安裝設計可使跑偏檢測裝置隨意安裝在輸送機縱梁頂部或底部位置；封閉、防腐、堅固的鑄鋁外殼。防護標準IP65，可在惡劣環境長期工作；兩級跑偏開關不需要在拆除動作桿下，即可拆掉蓋板進行維修；進口動作桿軸承，可長時在轉速4000轉/分下運作；動作角度12°時報警觸點動作，動作角度30°時，即為停機信號輸出。，觸點容量大、動作靈敏，可靠。
安裝與使用：
將跑偏開關固定在支架上，然后在膠帶機架上
立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為50~100mm
膠帶位于立輥下端1/3處
每50m膠帶可安裝跑偏開關一對
技術指標
環境溫度：-30℃~ +60℃；
相對濕度：不大于85
觸點數量及容量：2組開關；
觸點容量：24~380V AC/C
電流：1:
動作角度：12-30
10-45
25-35
15-45
10-45等(可根據客戶要求定制）
極限角度：70?
防護等級：IP67
產品型號
防水型磁記憶限位開關 型號:FJK-SXS-XHMF 信號輸出方式：開、關雙通道同步輸出 LE燈指示YG高溫引線 電壓：24-110VC,200-250VAC;防水型磁記憶限位開關 型號:FJK-SXS-XHMF 信號輸出方式：開、關雙通道同步輸出 LE燈指示YG高溫引線 電壓：24-110VC,200-250VAC SNAP-LOCK、Baumer EA 13
磁控開關S-FJK-CHBQSTL
閥位反饋裝置ZKJ-310
閥位反饋裝置FJK-G6Z4-165NH-LE
閥位反饋裝置FJK-6Z2-NHB-LE
輸灰進料閥磁性開關FJK-W150-JLSY-LE
輸灰出料閥磁性開關FJK-W150-CLSY-LE
