產品型號：PNS－II
發布時間：2018-05-28
已獲點擊：170
詳細說明

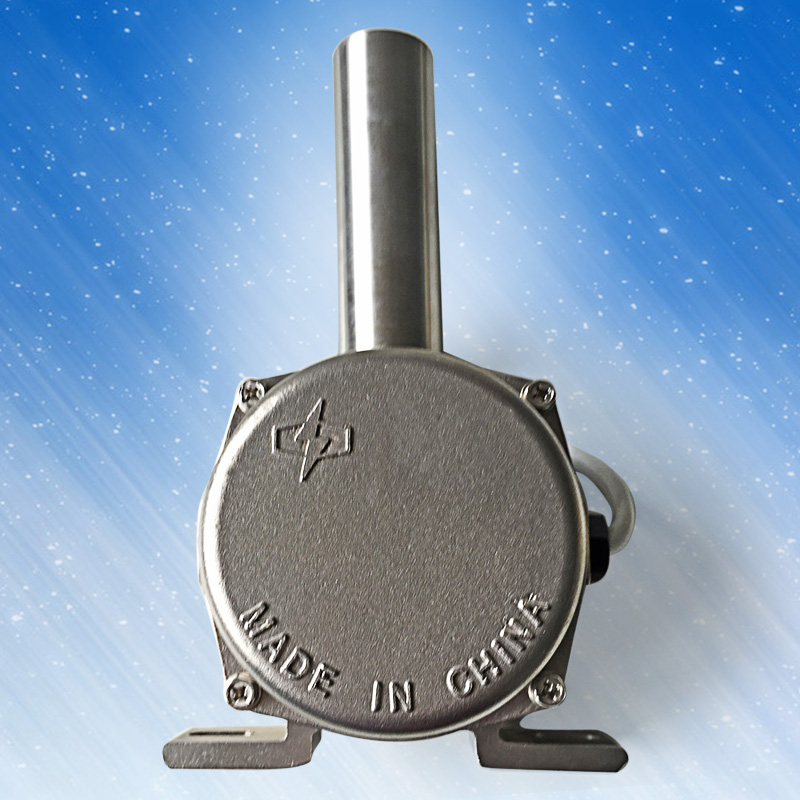

PNS－II型無觸點跑偏開關簡介
PNS－II型無觸點跑偏開關屬機電融合一體的新技術產品。對于皮帶輸送機、拉鏈機、刮板機、提升機及其它傳動機械出現的跑偏、錯位等故障時，能及時向微機控制系統發送報警信號或直接停機，有效的保護設備和人身安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至微機控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。
工作原理
PNS－II型無觸點跑偏開關正常工作時，感應片不在感應頭檢測范圍內，電子接近開關此時呈阻斷狀態。通過串接中間繼電器長閉觸點使電路導通。當設備出現與工藝要求不符的錯位、跑偏現象時，檔輪被皮帶的推力不斷向外位移，使聯系在檔輪底部的檢測片隨著檔輪的位移而向感應頭方向轉動，使其進入感應頭的檢測范圍；此時電子開關由阻斷狀態變成導通狀態，使中間繼電器工作，常閉觸點轉為常開觸點，電路阻斷，向微機控制系統發出報警信號或直接迫使運行中的電動機立即停車（現場聯鎖），保護設備安全。
技術參數
工作電壓：220VAC±15%
負載電流：≤5A
絕緣電阻：＞500MΩ
輸出信號：開關量信號
環境溫度：-20℃~+60℃
環境濕度：＜90%
重 量：1.5Kg
防護等級：IP66
響應時間：＜2mS
動 作 力：50±10N
PNS－II型無觸點跑偏開關特點
1 、 普通跑偏開關屬機械接點式跑偏開關， 因受外界環境(如粉塵、 水汽、 腐蝕性氣體等)影響而極易損壞機械接點的動、靜觸頭。 PNS－II 型無觸點跑偏開關則是采用 “ 無觸點全封閉” 新技術的新型產品，所謂“ 無觸點全封閉” 新技術主要是三方面內容：其一“ 無觸點” 是指產品內部使用無觸點式光電偶合器， 因為無接觸點也就無磨損，故而壽命長。其二“ 全封閉” 是指在產品內部所使用無觸點式光電偶合器本身是全封閉的，另一方面產品外殼進行密封處理，確保本產品完全密封、將粉塵、水氣、腐蝕性氣體等因素的影響降到最低限度。其三本產品在機械結構方面進行了大膽、實用的改進，使機械轉動部分的摩擦大為減少。正因為以上三方面的改進，使 PNS－II 型無觸點跑偏開關工作時能夠達到無接觸、無磨損、全封閉的工作條件，故而產品使用壽命長，兩級跑偏開關適用范圍 兩級跑偏開關用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機/輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。兩級跑偏開關廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。，并特別適用于粉塵濃、潮氣大、腐蝕性強的各種惡劣工作場所，具有其它普通跑偏開關所無法比擬的優越性?？朔似胀ㄅ芷_關所普遍存在的使用壽命短、適用場所局限性大、性價比低等多種問題。
2、 PNS－II 型無觸點跑偏開關可由中間繼電器發出開關量信號， 經過處理可實現現場設備聯鎖控制或給微機控制系統的計算機發出報警信號，方便實現工廠自動化控制。
3、 PNS－II 型無觸點跑偏開關選用 做工精良的機械部件和先進可靠的無觸點式光電偶合器組合而成。
4、本產品壽命長、全封閉、免維護且性價比高、安裝方便，特別適用于生產環境惡劣的場所。
5、 當發生輕微跑偏事故時（15°）， PNS－II 型兩級跑偏開關的組觸點動作， 綠色指示燈閃爍； 當發生嚴重跑偏事故時（30°）， PNS－II 型兩級跑偏開關的第二組觸點動作， 紅色指示燈長亮。
安裝說明
跑偏開關皮帶寬度托輥安裝支架膠帶機架機架間距L=40mm
