產品名稱：JYB/PK-12-30跑偏開關
產品型號：JYB/PK-12-30
所屬類別：兩級跑偏開關 > 跑偏開關
發布時間：2018-06-08
已獲點擊：167
詳細說明

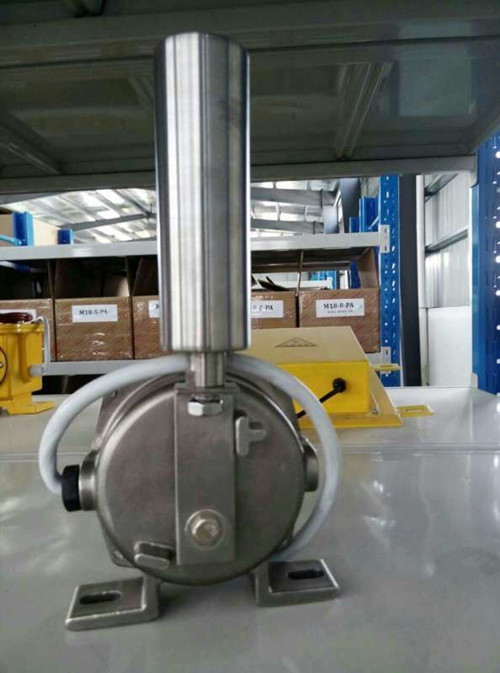

JYB/PK-12-30跑偏開關
跑偏開關用途:該裝置用于常規皮帶輸送機：地下、索道支撐皮帶輸送機：輪船裝卸系統；堆垛／取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位：裙邊給料機／輸送機：重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。
JYB/PK-12-30跑偏開關技術參數：
開關觸點的額定值：2個SPDT(單刀雙擲)
開關，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，16A／250V／AC二常開二常閉自清潔觸點，供報警；停機用。
外殼：鑄鋁防風雨外殼
防護等級：IP65
法向報警角度：在偏離垂直方向22．5度可調
作用力：5磅
導線開孔：3／4"-14NPT。雙導線孔設計。
通訊接口：RS-485地址編碼終端器(用戶選配)
通訊距離：雙絞線1．2公里，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，光纜50公里
跑偏開關型號
JYB/PK-20-35、JYB/PK-10-45
JYB/PK、JYB/PK-12-30
FSPK-III

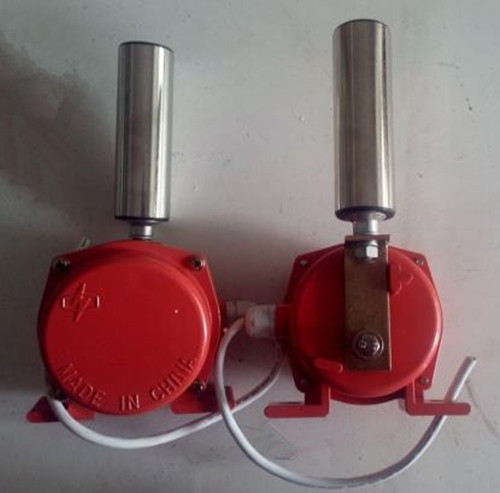

跑偏開關設備描述： JYB/PK-12-30跑偏開關
●通用的安裝動作臂距皮帶邊緣大約80到150mm。通常安裝在皮帶兩側距頭部或尾部滾筒0.3到2米的地方。皮帶跑偏后，迫使動作臂偏離，觸動SPDT報警微動開關。如果繼續偏離到停機角度，觸動另一組觸點，輸送機就會保護性停機。
●通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部。
●堅固的鑄鋁外殼，防護標準IP65，特殊的環境可選特殊的表面處理。
●動作桿軸承額定轉速5000轉／分，適合于皮帶速度小于6.35米／秒。
●動作桿法向角調節范圍為22.5。
●法向夾角為10。時報警觸點動作，法向夾角為30。時停機觸點動作。
●PK系列兩種跑偏開關的工作性能原理相同，
兩級跑偏開關安裝和調整
1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。兩級跑偏開關一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）
4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。，都具有兩種動作功能，一級動作用于報警，二級動作用于自動停機。
