產品名稱：山東防偏開關DPK-12-30
產品型號：DPK-12-30
所屬類別：兩級跑偏開關 > 防偏開關
發布時間：2019-03-01
已獲點擊：88
詳細說明

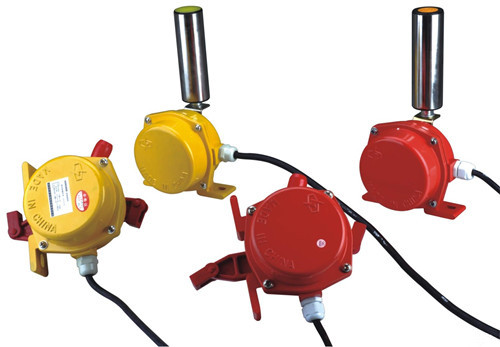

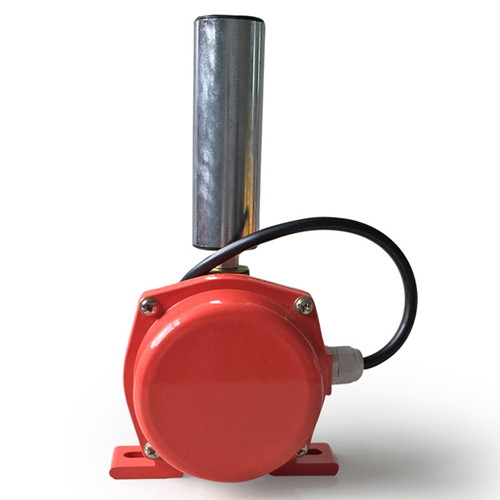

山東防偏開關DPK-12-30
兩級跑偏開關 跑偏開關，拉繩開關是帶式輸送機關鍵的控制元件，主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中。隨著PC機的廣泛應用，輸送系統的自動化程度也不斷提高，對輸送機的關鍵配套元件-----跑偏開關、拉繩開關提出了新的要求。卓信公司為了適應市場需求，DDP-LJ2兩級跑偏開關適用于皮帶輸送機，能使皮帶輸送機在皮帶跑偏將導致嚴重掛邊磨損甚至發生撕裂事故前就發出報警信號以及進一步的自動停車。 能及時有效的保護設備安全、避免事故擴大化，達到保障生產、保護設備的目的。另外由于信號可發送至控制系統，方便實現工廠自動化控制，因此又可達到減員增效，集中控制，利于生產與調度的目的。，開發研制了新一代的兩級跑偏開關和拉繩開關。經過幾年使用和處理用戶反饋的信息，我們改進了其不足之處，使用與安裝：防偏開關可固定在輸送機縱梁頂部或底部，動作桿距皮帶邊緣約25mm。通常安裝在皮帶兩側距頭部或尾部0.3-2米的地方。當皮帶跑偏時，迫使動作桿偏離，觸動報警開關。兩級跑偏開關如果繼續偏離，觸動別一組開關，輸送機就會保護性停機。，并進一步完善了生產工藝，使產品得到了市場的認可，為輸送系統自動化控制提供了可靠的傳感元件。
DPK系列兩級跑偏開關
一． 概述
DPK系列兩級跑偏開關系杰航公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。
三． 技術參數：
1． 使用環境條件 a.環境溫度：-30℃~70℃ b.相對濕度不大于85
DPK系列兩級跑偏開關
一． 概述
DPK系列兩級跑偏開關系杰航公司組織科研人員開發研制的新一代產品，可用于輸送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障。是輸送機自動化控制不可缺少的傳感元件。本產品由于安裝方便、開關性能可靠，在輸送機膠帶中得到廣泛應用。
三． 技術參數：
1． 使用環境條件 a.環境溫度：-30℃~70℃ b.相對濕度不大于85%
山東防偏開關DPK-12-30 兩級跑偏開關技術參數
2． 主要參數見下表
型 號
動作角度
極限角度
輸出方式
負載 電流
復位方式
可靠性
重量(Kg)
一級
二級
常開
常閉
DPK-12-30
12°
30°
70°
1
1
5A
自動復位
≥106次
2.5
DPK-10-45
10°
45°
70°
1
1
5A
DPK-20-35
20°
35°
70°
1
1
5A
四． 結構特點：
1． 本產品采用鋁合金鑄造殼體、強度高、重量輕。
2． 外殼防護等級達到IP65，可在惡劣環境下長期工作。
3． 本產品動作靈敏、穩定性高、性能可靠，外形結構參見圖5。
五． 工作原理 當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，安裝說明 1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。 2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。 3、安裝距離：建議每50米安裝一對跑偏開關。 4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。，發出停機信號。山東防偏開關DPK-12-30，防偏開關DPK-10-45
六．安裝調整
1．將跑偏開關固定在支架上，然后安裝在膠帶機上。
2．立輥線與膠帶平面垂直，邊緣距離為L=50~100mm(殼體安裝孔可移位。)
3．立輥下端1/3處。
4．每100m膠帶可安裝跑偏開關3對(6臺)詳見圖6。
七．產品安裝使用注意事項 山東防偏開關DPK-20-35
