產品名稱：防爆跑偏開關HQPP-CHHBHQ-PXB8967
產品型號：HQPP-CHHBHQ-PXB8967
所屬類別：兩級跑偏開關 > 防爆兩級跑偏開關

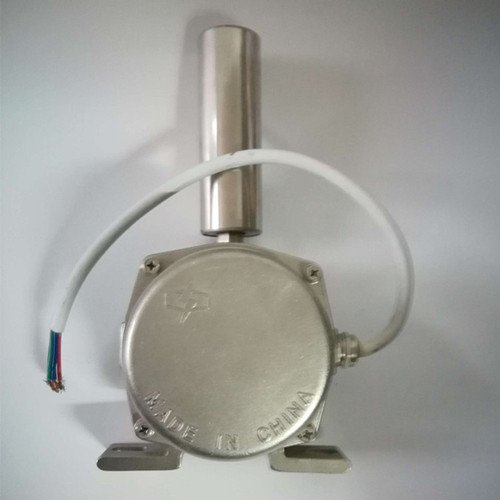

防爆跑偏開關HQPP-CHHBHQ-PXB8967
本機選用優質不銹鋼材質精密壓鑄而成，強度高，確保永不生銹，IP67的防護等級以及整機良好的密封性能，可在浸水狀態下正常工作。其內部接點選用日本歐姆龍公司生產的微動開關，觸點容量大，可直接控制較大容量的交流接觸器，具備兩常開和兩常閉輸出。
兩級跑偏開關主要用于輸送機膠帶跑偏檢測，跑偏開關（Belt Sway Switches）又稱防偏開關。兩級跑偏開關用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 兩級跑偏開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。，防止膠帶跑偏而造成物料溢出等事故。當膠帶發生跑偏時，膠帶邊緣帶動立棍旋轉并擠壓立棍使之傾斜。若立棍傾斜大于一級動作角度時開關便發出一組信號警告，若立棍傾斜大于二級動作角度時開關便發出另一組信號用于停機。膠帶機恢復正常運行后，輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級兩級跑偏開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。，立棍自動復位。
不銹鋼跑偏開關型號
PXB-02GKH-C、PXB-6608KH/C304
HQP-52996B/G、HQP-FN986D/LH
HQP-996BXG/HXZ、HQP-02GKH-20-30-A
HQP-52996LB-T、HQPA-RD1736ZM/LY
技術參數
1.環境溫度：-30~60℃
2.相對濕度：不大于85%
3.觸點數量：2組開關
4.觸點容量：24-380V AC/DC 電流1:5A
5.動作角度：12-30 10-45 25-36 15-45等
6.極限角度：70?
7.防護等級：IP65
8.重量：2KG
9.復位方式：自動復位
結構特點：
1．本產品采用不銹鋼鑄造殼體、強度高、重量輕。
2．外殼防護等級達到IP67，可在惡劣環境下長期工作。
3．本產品動作靈敏、穩定性高、性能可靠。
工作原理
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機， 兩級跑偏開關工作原理 兩級跑偏開關安裝在皮帶輸送機兩側、距離皮帶機首尾端部1~3m的地方。當皮帶跑偏時，皮帶邊緣壓向檔輪，迫使檔輪偏轉，使限位開關動作。為減少檔輪與皮帶的摩擦，檔輪的本體是由軸承制作的。 當發生輕微跑偏事故時（15°），兩級跑偏開關的第一組觸點動作，發出事故預告信號。 當發生嚴重跑偏事故時（30°），兩級跑偏開關的第二組觸點動作，可使輸送機自動停車。，膠帶機復位正常運行后，立棍自動復位。
