產品型號：G326.T2/2
詳細說明

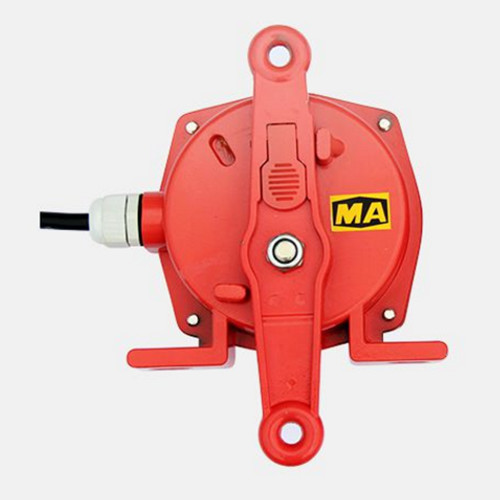

卓信電氣防水拉繩開關G326.T2/2
防水拉繩開關G326.T2/2是山東卓信研制人員新開發的一種用于皮帶輸送保護裝置緊急停機開關，防護等級可達IP67,廣泛應用于各個電廠，礦山，鋼廠，水泥廠等皮帶輸送系列保護裝置，雙向拉繩開關使用與安裝：開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過30M（有坡度時因當縮）：拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每3M加以吊環；鋼絲繩按用戶所需規格，廠方訂購。雙向拉繩開關接線方式：雙向拉繩開關出廠時已配長度1.0米電纜線，接線方式參照標牌所標顏色。，用于膠帶運輸機現場。當發生緊急事故時，便啟動本機使運輸機立即停機防止事故的擴大。
卓信電氣防水拉繩開關G326.T2/2使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85%
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
結構特征與工作原理：

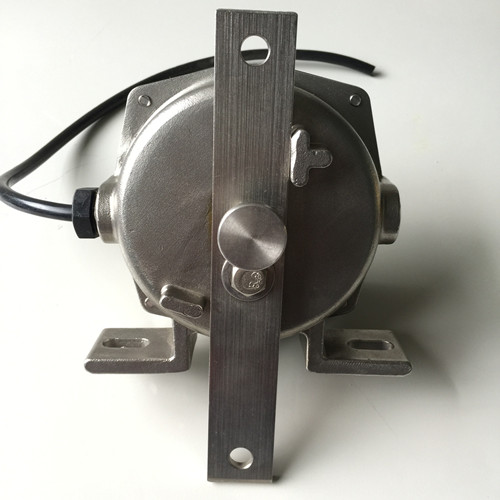

本開關采用回轉式凸輪結構。當拉桿手回轉時，凸輪隨之轉動，使微動開關動作，輸出開關量，拉繩開關用于帶式輸送機發生事故時，能緊急停止輸送機的一種開關，當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。拉繩開關防護等級可達IP67,采用進口微動開關， “微動開關”達到100萬次，采用國際領先的國際結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，造成密封不嚴或卡死的情況，大幅延長拉繩開關使用壽命;傳動軸采不繡鋼材質強度高，表面光滑;殼體表面精工烤漆，不易脫落無異味;操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撒離或存在其它異常情況時，只要將雙向拉繩開關開關鎖定停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全就有了保障。雙向拉繩開關表面經特殊處理后可用于酸、碘、鹽區域，鍍鎳表面用于強腐蝕區域。，發出報警信號和停機信號。復位方式拉繩開關I型為自動復位，拉桿解除拉力后，凸輪結構自動復位到原始狀態。拉繩開關II型為手工復位，凸輪軸回轉到一定角度自鎖定位，需手工復位手柄后凸輪方能返回原始狀態。本裝置采用防水、防塵密封設計，較好防止水、灰塵進入機殼內。
卓信電氣防水拉繩開關G326.T2/2安裝調整
本產品一般安裝在膠帶運輸機沿線兩線機架上。
1.將拉繩開關固定在支架上。
2.兩機之間距離為25~30m，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，采用直徑Ф4mm的鋼絲繩連接，雙向拉繩開關產品特點堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝防護標準IP65在惡劣環境也可使用使用高性能的微動開關和無需要維護的銅管技術，可生產手動復位型產品拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固定點的距離應 不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。，松緊應適度。
3.為了減少鋼絲繩自重對開關影響而產生誤動作，每隔3m處的機架上焊一個托環，以支撐鋼絲繩保證其能正常工作。
