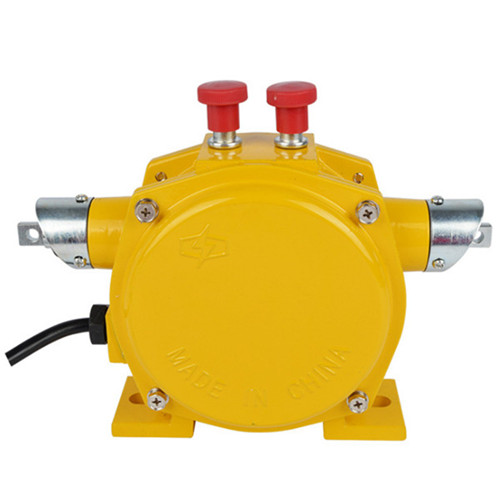

產品型號：KJT-LS-I
詳細說明
一、概 述
用于物料輸送現場發生緊急事故時的停機開關，本機由于安裝方便，開關轉換方便可靠，雙向拉繩開關YF-BLKT-II采用國際領先的不銹鋼雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長雙向拉繩開關使用壽命;殼體表面精工烤漆，不易脫落無異味；傳動軸采用不銹鋼材質強度高，雙向拉繩開關表面光滑；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。BLKT-II雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全也就有了保障。卓信電氣是一家主要生產輸送設備全套產品的生產廠家，主營雙向拉繩開關，兩級跑偏開關，打滑開關，溜槽堵塞開關，縱向撕裂開關、料流檢測器、傾斜開關，井筒開關，氣缸磁性開關，防爆磁性開關、接近開關，光電開關。，在鋼鐵、電力、礦山及水泥等有膠帶輸送機的行業得到廣泛應用。
二、技術參數
1、使用環境條件
a 環境溫度-30+50℃
b 相對濕度不大于90
c 防護等級 IP65
2、主要參數見下表
型號\參數
動作
角度
極限
角度
動作力
（kg）
觸點數量
觸點
容量
復位
方式
可靠性
重量
（KG）
常開
常閉
KJT-LS-Ⅰ型
30°
60°
10
1
1
AC
380V
自動
≥106次
3
KJT-LS-Ⅱ型
30°
60°
10
1
1
手動
≥106次
3.5
三、結構特點 雙向平衡拉繩開關KJT-LS-II 手動復位
1、本機采用鋁合金鋁鑄造，強度較高；
2、表面采用塑料噴涂，漆膜附著力強；
3、殼體密封性能好，可在惡酷條件下工作；
4、機內結構為旋轉凸輪機構，可雙向驅動凸輪而啟動開關轉換。外形結構參見圖1，型接繩開關無警示牌及相關機構。
四、工作原理
當現場發生緊急事故時，可接動開關轉臂上的鋼絲繩，啟動開關輸出一開關信號，用于告警或停機。型機有一警示牌，雙向拉繩開關產品特點堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝防護標準IP65在惡劣環境也可使用使用高性能的微動開關和無需要維護的銅管技術，可生產手動復位型產品拉繩開關的鋼絲繩一端固定在一個固定的拉線螺栓上，另一端固定在 開關臂上，鋼絲繩應每3米用一個有孔螺栓支撐，開關到固定點的距離應 不超過30米，兩開關間的距離不超過60米。當外力促使開關臂桿轉動到報 警位置時，觸動微動開關并鎖定，直到人工復位。適用于室內外安裝。表面特殊處理可用于酸、堿、鹽性區域。鍍鎳表面用于強腐蝕區域。，啟動開關時，警示牌翻轉呈垂直狀態，故障排除后，按下警示牌，拉繩開關恢復工作狀態。
五、安裝調整
1、拉繩開關應安裝在現場人行過道一側，拉繩開關用于帶式輸送機發生事故時，能緊急停止輸送機的一種開關，當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。拉繩開關防護等級可達IP67,采用進口微動開關， “微動開關”達到100萬次，采用國際領先的國際結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，造成密封不嚴或卡死的情況，大幅延長拉繩開關使用壽命;傳動軸采不繡鋼材質強度高，表面光滑;殼體表面精工烤漆，不易脫落無異味;操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撒離或存在其它異常情況時，只要將雙向拉繩開關開關鎖定停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全就有了保障。雙向拉繩開關表面經特殊處理后可用于酸、碘、鹽區域，鍍鎳表面用于強腐蝕區域。，每25-30m安裝一臺；
2、將安裝支架焊在膠帶機架上，然后用M10*40螺栓將拉繩開關固定在安裝支架上；
3、拉繩開關之間用鋼絲繩連接，雙向拉繩開關YF-BLKT-II采用國際領先的不銹鋼雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長雙向拉繩開關使用壽命;殼體表面精工烤漆，不易脫落無異味；傳動軸采用不銹鋼材質強度高，雙向拉繩開關表面光滑；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。BLKT-II雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全也就有了保障。卓信電氣是一家主要生產輸送設備全套產品的生產廠家，主營雙向拉繩開關，兩級跑偏開關，打滑開關，溜槽堵塞開關，縱向撕裂開關、料流檢測器、傾斜開關，井筒開關，氣缸磁性開關，防爆磁性開關、接近開關，光電開關。，兩端用鋼絲繩扎頭固定；
4、為防止鋼絲繩下垂而誤主啟動開關，每3m左右焊一托環；
5、首尾各加一調整螺栓，用于固定鋼絲繩；
6、鋼絲繩松緊適宜，應保證拉繩開關順利啟動和可靠復位。
六、接線方法
本機配接1.5m長的三蕊橡膠護電纜，并配有線號，可安圖2進行接線。
注：如用戶需要安裝支架、鋼絲繩、托環、調整螺栓等配件時，請訂貨時加以說明。
