產品型號：DIPTHL-II
詳細說明
一、工作原理：
本產品Z、S型采用移動凸輪結構，當拉動任意一側拉繩時，便驅動凸輪，使開關動作轉換發出停機信號，Z型采用自動復位，S型采用手動復位。
二、主要技術指標
型 號
DIPTHL—I
DIPTHL—II
觸點數量
常開1個 常閉1個
常開2個 常閉2個
觸點容量
~380V 電流1-10A
~380V 電流1-10A
動作行程
20±2mm
20±2mm
極限行程
70±2mm
70±2mm
動 作 力
8－12±2Kg
8－12±2Kg
復位方式
自動復位
手動復位
使用壽命
10萬次
10萬次
絕緣電壓
AC2500V 試驗1分鐘
AC2500V 試驗1分鐘
三、 技術參數
1、環境溫度：-30℃~ 60℃ 濕度：不大于85%
2、觸點數量：一開一閉可根據客戶需要增加二開二閉容量：AC 380V/5A
3、復位方式：手動復位
4、動作力：10Kg 重量：2.8Kg
5、極限角度：15° 可靠性：>106次

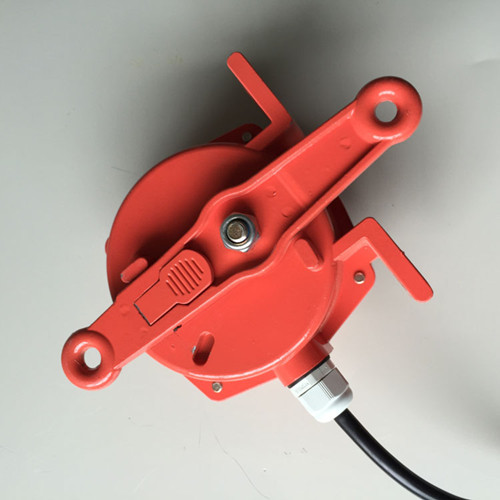

四、注意事項： 礦用雙向拉繩開關DIPTHL-II AC220V 3A IP65
1、接線聯接可靠，絕緣密封。
2、拉繩開關安裝完畢后，兩側拉繩松緊適宜，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，撓度小，雙向拉繩開關產品出廠時開關觸點數量為一開一閉，如需兩常開、兩常閉，請定貨時注明； 安裝支架，塑鋼絲繩、卡頭、托環等附件用戶可向我公司成套訂購，雙向拉繩開關主要應用在冶金、電力、煤巖、礦山及化工等行業的輸送系統中，雙向拉繩開關是輸送機自動化控制不可缺少的傳感元件，本產品是一種膠帶運輸機現場緊急事故停機的保護裝置。本產品選用優質鋁錠合金精密壓鑄，并采用進口行程開關。雙向拉繩開關具有強度高，重量輕，密封性好，產品使用壽命長等優點。，拉拉繩后，開關能可靠復位。
五、雙向拉繩開關用途：
雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料／取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，產品特征：雙向拉繩開關采用鋁合金精密鑄造殼體，強度高、重量輕。外殼防護達到IP67,可在惡劣環境中工作。受權用進口微動開關觸點容量大、動作靈敏、可靠。拉繩開關主要用于帶式傳送機安全保護及防止膠帶對周邊人員造成傷害，雙向拉繩開關如下：1緊急停機：當膠帶機在運行過程中出現異常情況時，只要拉一下就近的停機線纜就可以將膠帶機下來，避免人身或設備事故的發生。2 雙向拉繩開關禁置啟動：當維修人員沒有撒離或淌存其他異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，檢修人員的安全也就有了保證。雙向拉繩開關產品使用于電力、煤礦、建材、碼頭冶金等行業，專門從事散料輸送的帶式輸送機。，在現場沿線任意處拉動拉繩開關，均可發出停機信號，DLK2-15B-H拉繩開關俗稱“緊急停機開關”。作用于帶式輸送現場需要停機時，通過開關動作使輸送機停機。拉繩開關分為手動復位和自動復位兩種，需要達到國家規定IP等級。雙向拉繩開關自動復位：動作后后能自動回到初始位置，可能會造成誤差啟動。手動復位：動作后有自鎖裝置能保持在操作位置上，需要手動操作復位手柄可使其返回初始位置。拉繩開關是帶式輸送機必備的安全保護裝置，防止事故的擴大而帶來重大損失。雙向拉繩開關由于安裝方便,開關轉換可靠,在帶式運輸現場得到廣泛的應用. 雙向拉繩開關安裝和調整拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便。，實現對人身及設備的保護作用。
SFLMQ雙向拉繩開關、SFLM-Q膠帶機拉繩開關、拉線開關
