產品型號：BXYLS-11
發布時間：2019-06-20
已獲點擊：57
詳細說明
防爆雙向拉繩開關BXYLS-11用于物料輸送現場發生緊急事故時的停機開關。
本機由于安裝方便，開關轉換方便可靠，在石油、化工、鋼鐵、電力、礦山及水泥等有膠帶輸送機的行業得到廣泛應用。
工作原理
當現場發生緊急事故時，可接動開關轉臂上的鋼絲繩，啟動開關，雙向拉繩開關安裝與接線1、拉繩開關成對安裝在膠帶機左右兩側，安裝支架與膠帶機中間架用螺栓，其位置應低于膠帶及便于現場工作人員使用。兩臺拉繩開關之間相距50m左右為宜。2、拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1XW19-4(5)-150,絲直徑4-5mm均可）。絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂度。3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。4、接線：拉繩開關出廠時配有長度1.2m四芯橡套電纜,芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。，輸出一開關信號，用于告警或停機。

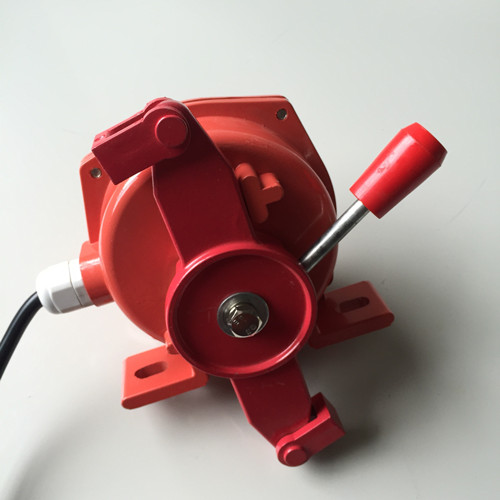

II型機有一警示牌，啟動開關時，警示牌翻轉呈垂直狀態，故障排除后，按下警示牌，接繩開關恢復工作狀態。
防爆雙向拉繩開關BXYLS-11結構特點
1、殼體采用合金鋁鑄造，強度較高；
2、表面采用塑料噴涂，漆膜附著力強；
3、殼體密封性能好，可在惡酷條件下工作；
4、機內結構為旋轉式凹輪機構，可雙向驅動凸輪而啟動開關轉換。

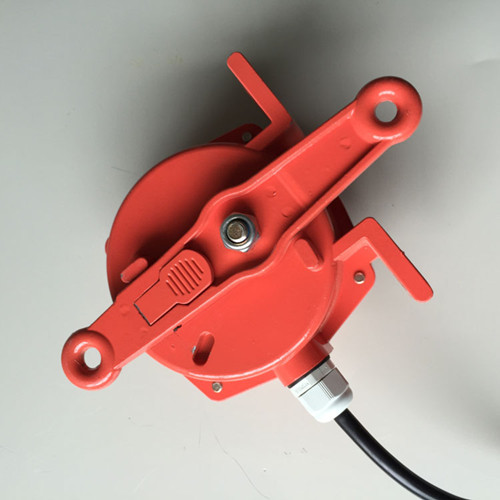

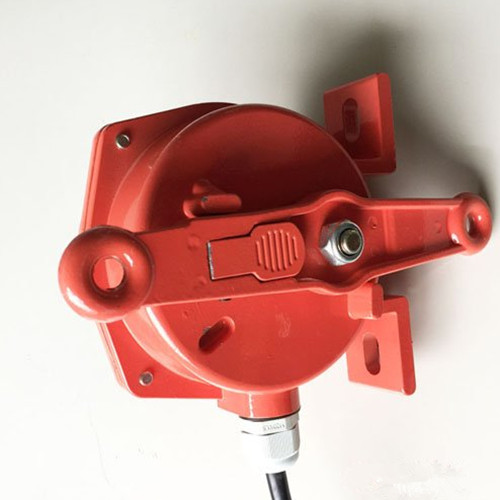

防爆雙向拉繩開關BXYLS-11
防爆雙向拉繩開關型號
BLLS-I，BLLS-II
EXKLT1-I、EXKLT2-II
BKLT2-I、BKLT2-II
雙向拉繩開關BXYLS-1安裝調整
1、拉繩開關應安裝在現場人行過一道一側，每25～30m安裝一臺；
2、將安裝支架焊在膠帶機架上，然后用M10×40螺栓將拉繩開關固定在安裝支架上；
3、拉繩開關之間用鋼絲繩連接，兩端用鋼絲繩扎頭固定；
4、為防止鋼絲繩下垂而誤啟動開關，雙向拉繩開關YF-BLKT-II采用國際領先的不銹鋼雙軸承傳動結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，出現密封不嚴或者卡死的情況，大幅延長雙向拉繩開關使用壽命;殼體表面精工烤漆，不易脫落無異味；傳動軸采用不銹鋼材質強度高，雙向拉繩開關表面光滑；操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。BLKT-II雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撤離或尚存在其它異常情況時，只要將拉繩開關鎖定在停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全也就有了保障。卓信電氣是一家主要生產輸送設備全套產品的生產廠家，主營雙向拉繩開關，兩級跑偏開關，打滑開關，溜槽堵塞開關，縱向撕裂開關、料流檢測器、傾斜開關，井筒開關，氣缸磁性開關，防爆磁性開關、接近開關，光電開關。，雙向拉繩開關使用與安裝：開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，沒側繩不超過30M（有坡度時因當縮）：拉繩壓力應適宜，以確保開關可靠復位：拉繩沿膠帶平行方向設置，每3M加以吊環；鋼絲繩按用戶所需規格，廠方訂購。雙向拉繩開關接線方式：雙向拉繩開關出廠時已配長度1.0米電纜線，接線方式參照標牌所標顏色。，雙向拉繩開關注意事項
1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。
2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。
3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。
4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。
雙向拉繩開關，拉線開關，安全開關，急停開關, HFKL-11, HFKL-II,KLT2-1,KLT2-2,KLT2-I,KLT2-II,HFKLT2-I、HFKLT2-II、HFKLT2-1、HFKLT2-2 KLT2、HFKLT2－Z2、雙向拉繩開關HFKLT2-P-II雙向平衡拉繩開關。，每3m左右焊一托環；
5、首尾各加一調整螺栓，用于固定鋼絲繩；
6、鋼絲繩松緊適宜，應保證拉繩開關順利啟動和可靠復位。
接線方法
本機配接1.5m長的三芯橡膠護套電纜，并配有線號
