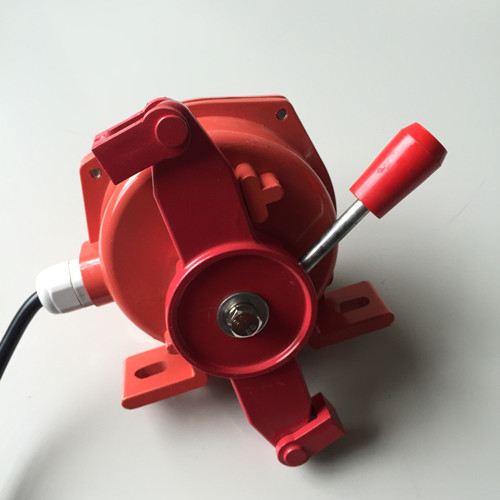

產品型號：BX5700B
發布時間：2019-07-19
已獲點擊：35
詳細說明
BX5700B自動復位型雙向拉繩開關技術參數
BX5700B自動復位型雙向拉繩開關技術參數：
● 防護等級： IP67
● 纜繩所需張力： 49±10N(5±1kgf)
● 接 點 數： 2（1a+1b）
● 接點容量： 250V AC 5A
● 接 線 口： 6~12mm電纜
● 適用溫度： -20℃~+60℃
安裝和調整：
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便：
1、將拉繩開關固定在安裝支架上。
2、一臺開關兩側的鋼絲繩距離均為30m左右，采用直徑為Φ3的涂塑鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關復位的影響，每隔2.5m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定) ，拉繩開關是一種開關型傳感器（即無觸點行程開關），雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。因為雙向拉繩開關既有行程開關、微動開關的特性，雙向拉繩開關同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。雙向拉繩開關廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。，在不影響正常使用下用緊線器將兩側拉繩張緊，雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。雙向拉繩開關用途，BLKT-II雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，并確保兩側張力均衡。

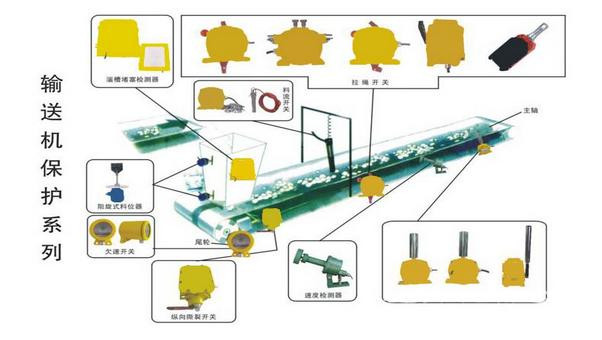

安裝示意圖如下：
BX5700B雙向拉繩開關適用范圍：
用于皮帶輸送機發生事故時，能緊急停止輸送機的一種開關。當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。 廣泛用于煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種皮帶輸送設備。
BX5700B雙向拉繩開關特性：
● 觸發后自動復位，操作簡單
● 雙軸承傳動結構
● 防護等級高達IP67(根據GB4208-93)，拉繩開關是一種開關型傳感器（即無觸點行程開關），雙向拉繩開關主要用于常規皮帶輸送機、梭式輸送機、裙邊式給料輸送機、斗式提升機，包裝生產線、堆料/取料系統，起重機、挖掘機、輪船裝卸系統、水平給料機等設備現場緊急事故停車的一種保護裝置。當緊急事故發生時，在現場沿線任意處拉動拉繩開關，均可發出停機信號，實現對人身及設備的保護作用。因為雙向拉繩開關既有行程開關、微動開關的特性，雙向拉繩開關同時又具有傳感性能，并且動作可靠、性能穩定、頻率響應快、使用壽命長、抗干憂能力強、防水、防震、耐腐蝕等特點。雙向拉繩開關廣泛應用于機械、礦山、紡織、印刷、化工、冶金、輕工、閥門、電力、保安、鐵路、交通、水泥、港口碼頭等行業使用的帶式輸送機輸送系統中。，能完全防止粉塵和流水的侵蝕
● 電氣壽命50萬次（微動開關） 、
● 機械壽命2000萬次
雙向拉繩開關安裝于皮帶輸送機的兩側，用紅色覆塑鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線 任意處拉動鋼絲繩，鋼絲繩拉動控制桿旋轉，通過傳動軸使精密凸輪發生位移，驅動微動開關切斷控制回路，輸送機停止運行。 本開關采用國際領先的雙軸承結構設計，避免拉繩開關動作時傳動軸直接摩擦殼體或銅套，出現密封不嚴或卡死的情況。
傳動軸采用SUS304不銹鋼材質，抗腐蝕能力更強。 本開關有設計新穎、穩定可靠、防護等級高、長壽命等特點。
