產品型號：HFKLT2-Ⅱ
發布時間：2019-09-26
已獲點擊：25
詳細說明

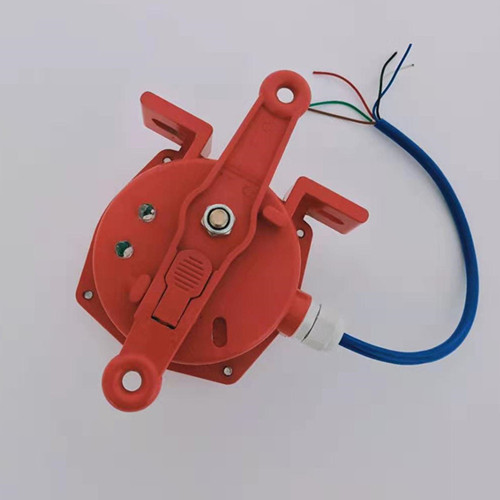

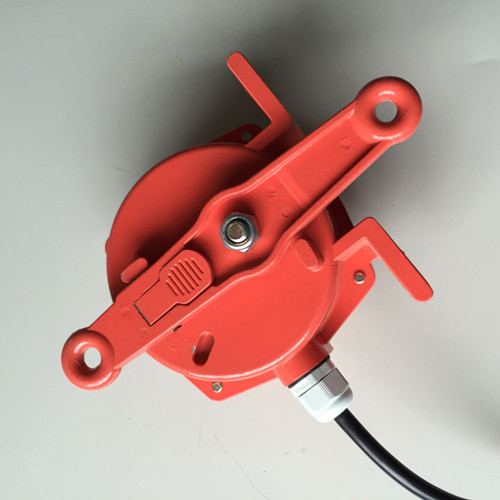

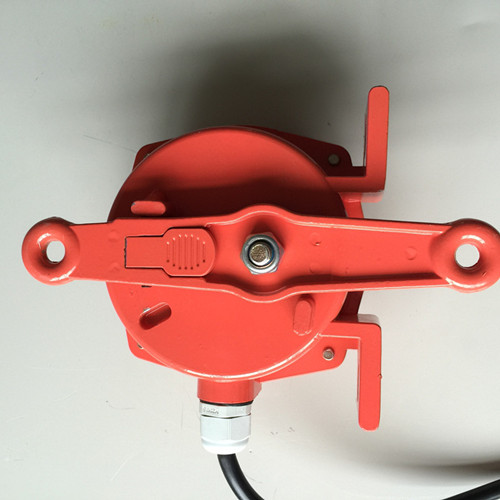

雙向拉繩開關HFKLT2-Ⅱ
一、主要用途及適用范圍：
HFKLT2-II雙向拉繩開關是用于帶式輸送機沿線緊急停機的一種安全保護裝置。適用于煤炭、冶金、電力、化工、交通、水泥、碼頭等行業使用的帶式輸送機。特別適合在沿海及惡劣環境下使用。
二、主要技術參數：
產品型號 HFKLT2-Ⅱ
開關觸點數量 1常開、1常閉獨立接點
觸點容量 AC 220V 380V ≤5A
復位方式 I：自動復位 II：手動復位
工作環境 相對濕度：≤90％（25℃） 工作溫度：-30～+40℃
外殼材料 壓鑄鋁
防護等級 IP67
三. 結構特點:
1. 本產品采用鋁合金鑄造殼體、強度高、重量輕。
2. 外殼防護等級達到IP65,可在惡劣環境下長期工作。
3. 本產品動作靈敏、穩定性高、性能可靠.
工作原理
當膠帶運輸機現場發生緊急事故時,可拉動系于擺臂上的鋼絲繩, 使擺臂旋轉而帶動機內凸輪并感應微動開關,發出停機信號。
四、安裝調整
本產品一般安裝在膠帶運輸機沿線兩線機架上,詳情參加圖3。
1. 將拉繩開關固定在支架上。
2. 兩機之間距離為25~30m,采用直徑Ф4mm的鋼絲繩連接,松緊應適度。
3. 為了減少鋼絲繩自重對開關影響而產生誤動作,每隔3m處的機架上焊一個托環,以支撐鋼絲繩保證其能正常工作.
五、產品安裝使用注意事項
1.產品外殼設有接地端子,用戶在安裝使用時必須可靠接地。
2.安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。
3.產品的維修必須在安全場所進行,或當現場確認無可燃性粉塵存在時方可進行。
4.本拉繩開關外殼必須保持清潔,粉塵堆積厚度不大于3mm。
HFKLT2-II雙向拉繩開關
打滑開關 常用電料HDJY 220VAC
阻旋式料位開關SE151BGMB0300
打滑開關型號:60-23P 220V 3A
打滑欠速開關DHJY-II 220VAC
防爆欠速開關N110-G18Y1X
欠速開關NI10-G18-AZ3X 250VAC
防堵開關TILT SWITCH20-39
，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，1、將拉繩開關固定在機架上。2、一側的兩臺開關之間距離為50m左右，采用直徑為Φ4的鋼絲繩連接，松緊應適度。3、為減小鋼絲繩自重對開關啟動的影響，每隔3m在機架上裝一個托環，以支撐鋼絲繩。4、鋼絲繩的另一端系在拉簧上(用繩扣固定),在不影響正常使用下用緊線器將兩側拉繩張緊,并確保兩側張力均衡。注：雙向拉繩開關對于爬坡段輸送機機.應盡量縮短開關間距及拉繩長度。）雙向拉繩開關工作原理：當膠帶運輸機現場緊急事故時，在沿線任意位置牽動系在掛耳上的鋼絲繩，迫使機內凸輪轉動而驅動元件開關動作，發出停機信號，達到停機效果，防止事故的擴大。，拉繩開關又叫做緊急停機開關，一般在一些企業里面在使用，不過現在有的農村也還在使用這種雙向拉繩開關，雙向拉繩開關是一種開關型的傳感器，一般是用于皮帶輸送機，包裝生產線，起重機，挖掘機以及水平給料機。雙向拉繩開關屬于一種現場緊急事故停機的一種保護裝置，當有緊急事故發生的時候，人們在現場沿線任意的地方就可以拉動拉繩開關，拉動拉繩的時候就可以發出停機的信號，從而使的機器停止運作，達到保護人身安全的作用，這種開關雖然現在是多數用于企業，不過有的家庭仍然在使用。今天我們就來了解一下拉繩開關的結構和安裝的方法吧。，拉繩開關用于帶式輸送機發生事故時，能緊急停止輸送機的一種開關，當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。拉繩開關防護等級可達IP67,采用進口微動開關， “微動開關”達到100萬次，采用國際領先的國際結構避免了開關動作時傳動軸直接摩擦殼體或軸套，造成間隙增大，造成密封不嚴或卡死的情況，大幅延長拉繩開關使用壽命;傳動軸采不繡鋼材質強度高，表面光滑;殼體表面精工烤漆，不易脫落無異味;操作桿精鑄成型，避免焊接，內置銅質襯套，整體光潔強度高等等。雙向拉繩開關具有壽命長、靈活實用、安全可靠、檢修方便等特點。當維修人員沒有撒離或存在其它異常情況時，只要將雙向拉繩開關開關鎖定停機位置，就不用擔心膠帶機被誤啟動，維修人員的安全就有了保障。雙向拉繩開關表面經特殊處理后可用于酸、碘、鹽區域，鍍鎳表面用于強腐蝕區域。
