產品型號：BLDM-KH-A
BLDM-KH-A溜槽堵塞開關
適用于檢測膠帶機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時，檢測器將發生報警或停機信號，防止由物料堵塞溜槽而造成的惡性事故。
主要技術指標
型號 BLDM-KH-A
觸點數量 常開1 常閉1
觸點容量 AC380V 3A
工作角度 ≥7°
極限角度 30°
結構形式 門式結構
復位方式 壓簧復位
防護等級 IP55
使用條件
環境溫度：-35℃∽+50℃。 相對濕度：不大于95%。
大氣壓力：80∽110kpa。 海拔高度：不超過2000M。
工作位置：安裝在溜槽不受物料沖擊的側壁上。

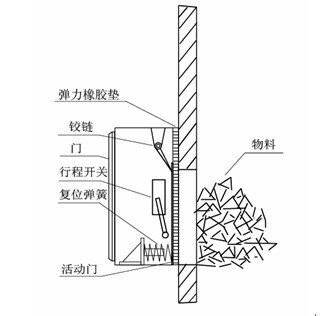

原理：本裝置采用門式結構，彈簧復位，安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力，從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時，其控制開關動作，從而發出報警或停機信號。如將其接至振打器控制線路上，可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后，活動門自動復位。
安裝與接線
（一） 安裝方法：
1． 在溜槽側壁一適當位置開260×260一方口，然后在開口上方約100-200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門而發生誤動作。再用隨機所配像膠板將開口完全覆蓋、封閉。見圖（2）。
2． 用戶根據圖（3）所示尺寸自制一彎角件，焊接在溜槽側壁上。
3． 將本裝置用M10×25螺栓緊固在彎角件上即可。
（二） 安裝要領及注意事項
1． BLDM-X防爆溜槽堵塞檢測器可兩個為一組，LDM-X溜槽堵塞開關主要用途，溜槽堵塞開關，可用于物料運輸系統中，有效排除由于物料的潮解、帶電吸附、結晶等原因造成的堵塞、粘壁、搭拱等故障，可以保證安全生產，提高運輸效率。溜槽堵塞開關廣泛應用在冶金、電力、礦山、化工等行業。LDM-X 型溜槽堵塞保護裝置適用于檢測物料輸送系統中溜槽裝置的堵塞故障。當溜槽內形成物料堵塞時，檢測器將發出報警、振動或停機信號，防止由于物料堵塞溜槽而造成漫料、物料拋灑、設備損壞等惡性事故。LDM-X溜槽堵塞保護裝置與LZF防閉塞裝置配合使用，就可隨時監測和防止溜槽堵塞事故的發生，提高自動化程度。溜槽堵塞開關主要用于帶式輸送機系統轉載環節溜槽、漏斗的安全保護，溜槽堵塞開關用于檢測物料堵塞情況，是輸送機系統必不可少的安全保護裝置。，安裝于溜槽相對的并且不受物料沖擊的兩側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜見圖（4）
2． BLDM-X防爆溜槽堵塞檢測器也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號，便開始振打；另一組安裝底部三分之二處，作為重度堵塞檢測，發生堵塞時輸出停機信號。
（三） 接線：BLDM-X防爆溜槽堵塞檢測器引出一條三芯電纜線（出廠前已編號）其中1、2為常閉接點1、3為常開接點。用戶可參考圖（5）接線原理圖進行接線。
BLDM-KH-A溜槽堵塞開關維護與使用
BLDM-X防爆溜槽堵塞檢測器使用半年以后，要進一次維護檢查，檢查緊固螺釘是否有松動、脫落現象，待擰緊后，帶式輸送機是在廠礦及港口作業中廣泛應用的 一種物料輸送設 備。帶式輸送機系統中兩條輸送機之間通常是通過管狀溜槽連通。在運行中，當溜槽出口因各種原因被堵塞時，物料會很快堵滿整 個溜槽甚至大量溢出。在溜槽的中上部位置安裝堵料保護裝置可以在 堵料事故發生的初期報警，并可自動觸發緊急停機，從而避免大量堵 料造成的輸送帶打滑、驅動電機過載等嚴重后果。通常，溜槽堵塞保護裝置采用電容式壓力傳感器來檢測堵料信 號。該溜槽堵塞開關包括安裝在溜槽側壁上的壓力傳感器，溜槽堵塞開關工作原理為當溜槽內壁受到擠壓時傳感器發生動作，該溜槽堵塞保護裝置向中控室發出報警停機信號。但是，在實際運行過程中，發現這種電容 式壓力傳感器型的溜槽堵塞保護裝置易受外界信號干擾，如物料沖 擊，當物料顆粒較大時易造成誤動作，從而引起設備停機。因此，有必要采用一種安全穩定性高的溜槽堵塞保護裝置，以克 服上述缺陷。實用新型內容本實用新型的目的是提供一種安全穩定性高的溜槽堵塞保護裝置。，再進行使用。同時要在門軸的軸套里涂以潤滑油，JYB/LD-B溜槽堵塞保護裝置使用說明，溜槽堵塞保護裝置又名溜槽堵塞開關，溜槽堵塞檢測器，堵料開關，麻城圖爾克現貨供應皮帶輸送保護裝置，溜槽堵塞開關，批發生產，廠家直銷。JYB/LD-B溜槽堵塞保護裝置采用門式結構，彈簧復位，當物料在溜槽中造成堵塞時，堆積的物料給溜槽側壁一個壓力．從而將本裝置的活動門向外推移，當活動門偏轉一個角度時，其控制溜槽堵塞開關動作發出警告、振打或停機信號。當堵塞故障排除后，活動門在彈簧的作用下自動復位，恢復原狀態。溜槽堵塞開關也可通過地址編碼器發送狀態數據至遠程控制室。后面設有檢修門，便于使用中平常維護。，并清除積塵。
