XL-DS-Y溜槽堵塞開關DC24V、XLLV-Z阻旋料位開關阻移控制物位廠家
由于產品型號眾多，我司各種電氣規格型號齊全，有任何需求可以與我公司銷售人員聯系，生產各種規格型號的跑偏開關、拉繩開關、傾斜開關、打滑開關、失速開關、溜槽堵塞開關、聲光報警器、限位開關、磁性開關、撕裂開關、料流開關等產品，產品適用范圍廣，用途多，產品銷售國內外100多個國家和地區，銷售電話：15163766288（微信同號）
XL-DS-Y溜槽堵塞開關DC24V詳細介紹

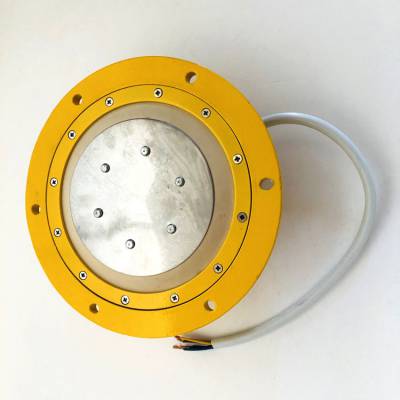

卓信XL-DS-Y溜槽堵塞開關DC24V
XL-DS-Y堵塞檢測器貨期|
XL-DS-Y堵塞檢測器市場
卓信堵塞檢測器XL-DS-Y圖片
XL-DS-Y堵塞檢測器采用材料精工制成，常被用于各類輸送機的堵塞檢測保護，有效防止物料的帶電吸附、結晶、潮解等原因造成的物料堵塞、搭拱、粘壁等，可以保證安全生產，提高運輸效率。廣泛應用于冶金、電力、礦山、化工等行業的各類輸送機上，并可以提供報警和停機信號，也可以于電機連接，用以排除堵塞故障。
產品名稱：溜槽堵塞開關、溜槽堵塞傳感器、溜槽堵塞檢測器、溜槽堵塞檢測開關、方型溜槽堵塞開關、方型溜槽堵塞檢測器、門式結構溜槽堵塞開關
產品型號：XL-DS-Y
溜槽堵塞開關品牌：SIDA/卓信
溜槽堵塞開關形狀：方型
溜槽堵塞開關額定電壓：DC24V
JSB/LDB-X門式結構溜槽堵塞檢測保護裝置，LDB-X溜槽堵塞檢測保護裝置
型號：XL-DS-Y
觸點數量：2
觸點容量： 24VDC 3A
工作角度：≥5º
極限行程：60mm
開關可靠：常開 常閉
動作次數：10萬
結構形成：門式
使用環境溫度：-25º— +65ºC
復位方式：壓簧自動復位
：
工作原理
該檢測器安裝在溜槽側壁上，當溜槽內發生堵塞時，堆積的物料必須擠壓活動門，并使之偏移而啟動行程開關，發出告警或停機信號。排除故障后，活動門在壓簧作用下自動復位。
結構特點
本檢測器采用側壓活動門結構，故障排除后，壓簧的推力使活動門自動復位；帶防腐層的鑄鋁外殼重載微型開關觸點靈敏度高，作用力只需0.9kg即可觸發開關機內選用行程開關，動作靈敏、可靠性高。
技術參數
動作角度5°，極限角度10°。
接點容量：1A/125（DC）；
/250V或380V（AC）。
殼體：防塵、防腐、防雨。
：。
觸點個數：1個常開和1個常閉
（可根據用戶需要增加開關個數）
開關可根據用戶需要接成常開或常閉形式。
環境溫度：-20～60℃。
溜槽堵塞開關帶式輸送機散料輸送系統中，溜槽堵塞是較為常見的現象，因此經常需要停機后由現場工作人員對溜槽進行疏通處理，影響正常生產，增加工人的勞動強度、造成不必要的經濟損失。
溜槽堵塞開關，可用于物料運輸系統中，有效排除由于物料的潮解、帶電吸附、結晶等原因造成的堵塞、粘壁、搭拱等故障，可以保證安全生產，提高運輸效率。本產品廣泛應用在冶金、電力、礦山、化工等行業。
安裝與接線
（一）安裝方法：
1、在溜槽側壁一適當位置開240×260長方口；
2.然后在開口上方約100~200mm處，溜槽內壁焊接一塊長300mm左右的擋板，以防大塊物料落下直接沖擊活動門發生誤動作；
3.再用隨機所配橡膠板將開口完全覆蓋、封閉。
4.將本裝置用M10×25螺栓緊固在彎角件上即可。
（二）安裝要領及主要事項
1、本系列可兩個為一組，安裝于溜槽相對的并且不受物料沖擊的兩個側壁上，高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜。
2、本系列產品裝置也可用四個分兩組使用，一組安裝在溜槽側壁從底算起三分之一相對高度，作為輕度堵塞檢測。用于接振打裝置信號，當溜槽發生堵塞時，振打裝置接收到信號后，便開始振打；另一組安裝底部三分之二處，作為重度堵塞時輸出停機信號。
山東卓信是一家從事溜槽堵塞開關傳感器的，這里云集了型號眾多的溜槽堵塞開關：有圓形溜槽堵塞開關、方型溜槽堵塞開關、門式結構溜槽堵塞開關、防爆溜槽堵塞開關、耐高溫溜槽堵塞開關、數顯式溜槽堵塞開關，這款XL-DS-Y型溜槽堵塞開關就是一款方型的數顯式溜槽堵塞開關，它有如下結構特點：
1.安裝方便；
2.外殼防腐等級高，密封性好；
3.殼體表面京噴塑處理，耐腐蝕性強；
4.開光量輸出；
5.采用可編程控制原理，可自行設置報警值，報警延時等參數；
6.LED數碼顯示；
7.線性檢測，靈敏度高；
8.適合檢測各種物料；
9.操作簡單，維護方便。
LDM-G，LDM-X溜槽堵塞保護裝置、溜槽堵塞檢測器
卓信XL-DS-Y溜槽堵塞開關DC24V
LDM-G，LDM-X溜槽堵塞保護裝置、溜槽堵塞檢測器
1主要用途及應用范圍
LDM型溜槽堵塞檢測裝置，用于檢測帶式輸送機溜槽或漏斗物料暢通情況，當物料堆集過多造成堵塞時會給溜槽側壁一定壓力，使安裝在漏斗側面的檢測裝置的活動門開啟，使行程開關動作發出信號停機，避免惡性事故發生。
本裝置主要用于帶式輸送機系統轉載環節溜槽、漏斗的安全保護，用于檢測物料堵塞情況，是輸送機系統必不可少的安全保護裝置。
2 型號組成及其代表意義
3 主要技術指標
產品型號： LDM型
觸頭數量： 1常閉、1常開或根據要求配置
觸頭容量： AC 380V 3A
檢測裝置動作行程： 5～15mm
檢測裝置極限行程： 20mm
環境溫度： －30～+40℃
相對濕度： ≤90%（25℃時）
使用壽命： 行程開關動作15萬次整機壽命2萬次
檢測裝置動作力： 35～40N
4 工作原理及性能
溜槽堵塞檢測裝置為門式結構，具有壓簧復位功能。外殼用鐵板制造，經噴漆及防腐蝕處理為戶外型。整機結構合理，性能可靠。
工作原理：當漏斗或溜槽物體堆集過多和物體過大不暢通造成溜槽堵塞時，堆積物料給漏斗側壁一定壓力，安裝在漏斗或溜槽上的活動門在壓力作用下活動門開啟，使行程開關動作，發出停機信號。排除故障后開關復位。為避免物料流沖擊和振動造成開關誤動作，本裝置設有延時，時間可調。
5 安裝與接線：
5.1 安裝方法
（1）溜槽堵塞檢測裝置安裝在漏斗不受物料流沖擊的上部或側面適當位置，按要求進行安裝，見圖1、圖2、圖3。
（2）螺絲緊固件應牢固不得有松動現象。
圖2 外形尺寸 圖3 溜槽開口尺寸
5.2 接線方法
（1）溜槽堵塞檢測裝置內有接線端子見下圖。
（2）接線要牢固，不應有松動現象。
6 定貨須知
（1）定貨時請注明產品名稱、型號和數量；
（2）特殊要求請予以注明，如輸出接點數量及要求等。
