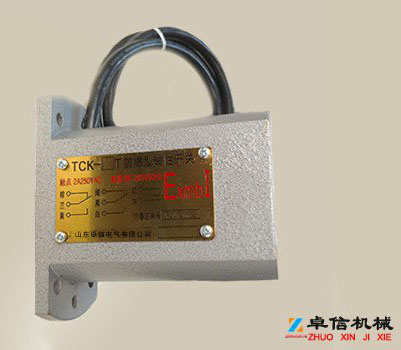

KGE1-2礦用澆封型井筒開關的使用說明

KGE礦用澆封型磁感應開關與各種自動電控設備配合使用；可以為礦山電控設備提供相應的 到位，減速，加速等信號；提高電控的自動化，和定位精度。 主要用于礦井井筒中，常用的別名有KGE1井筒開關 ，TCK井筒開關，KGE1到位開關，TCK到位開關，KGE1對灌開關，TCK對灌開關 KGE1-1表示一組觸點即5芯線（1組常開，1組常閉） KGE1-2表示二組觸點即8芯線（2組常開，2組常閉） KGE礦用澆封型磁感應開關與各種自動電控設備配合使用；可以為礦山電控設備提供相應的 到位，減速，加速等信號；提高電控的自動化，和定位精度。 本公司生產KGE系列接近磁開關。 同時生產KGE-2，KGE-3，KGE-4特殊型磁開關。

本公司生產礦山提升相應配件。本公司生產的TCK，KGE系列磁開關主要應用在礦井井筒中，作為罐籠到位信號和提升高度精度指示。應用廣泛，和相應的磁鐵配合使用分別可以在250mm，360mm，500mm處感應到檢測物體 本公司依據特有完全自主知識產權的磁定向地位傳感器發明技術；開發出很多高性能的磁感應產品。 本產品定位精度非常的高，感應距離非常的遠，是同類產品質量和性價比非常高的產品，可以完全代替外國產品。 本公司可以根據用戶的需要定制各類磁性接近開關，具有高靈敏度，高穩定度，感應距離遠的優點；是國內外性能好的產品。 KGE系列磁開關可以取代KG1010系列磁開關，同時可以取代KYCJ系列磁開關、CY系列磁開關、CJK系列磁開關、KSA系列磁開關，具有這些磁開關沒有磁定向定位功能，是傳統磁傳感器革命性的進步！

 卓信KGE1-2礦用澆封型井筒開關的使用說明
山東卓信電氣有限公司TS250,TS360，TS500永磁鐵，同時S250E，S360E,S500E*磁鐵。

KGE1-2礦用澆封型井筒開關的使用說明-磁開關性能參數：

 1、供電電壓：AC 85~265v(110v防爆型）。

 2、觸點參數：127v 2A 。

觸點個數：兩組常開，常閉點。

速度響應：可以滿足30M/S的速度要求。

工作次數：觸點的機械壽命可以達到9萬次。

KGE系列磁開關的類型及質量識別方法

KGE系列磁開關有兩種類型： 排名靠前種是單極性:磁開關對磁鐵的S極有作用，對N極沒有作用，這種磁開關具有強大的抗干擾能力；同時單極性磁開關可以罐籠磁化后對磁開關的影響，這是雙極性磁開關所無法實現的。這種磁開關較高。 第二種是雙極性:磁開關對磁鐵的S,N極均有作用。但是，對于罐籠被磁化的情況雙極性磁開關就不能很好的使用，經常會造成對位不準，信號報錯，使用戶不能很好使用。這種磁開關相對較低. 一般情況下單極性磁開關現場使用的比較廣泛因?yàn)橛袕?qiáng)大的抗干擾能力，雙極性磁開關應用的比較少，因?yàn)樗菀资艿焦藁\磁化后的影響。 現在市面通的磁開關種類很多，有KGE1、KGE、TK等，生產的也有幾家，但是現在市場上能夠生產合格磁開關的很少。

判斷磁開關性能有以下5個指標：

1、產品的外觀：外觀要設計美觀，外表潔凈，灌封膠體表面要平整、發亮。

2、使用連接電纜線：看連接線里面的線是銅線還是鍍錫線，鍍錫線比銅線的性能要優越很多，也偏貴（10芯電纜線）。一般小為節約成本使用便宜的銅芯線。

3、磁開關對磁鐵的反應：當磁開關與TS250磁鐵配合使用時，磁鐵與磁開關作用的大245mm~255mm，大于260mm和小于240mm都不是合格的產品。

4、地磁對磁開關的影響：好的磁開關要有很好的抗干擾能力，判斷的一個主要指標就是地磁對磁開關的影響。 測試的方法是：以TS250磁鐵為例進行說明，分別將磁開關的頭部指向地理正南方和地理正北方，然后用TS250磁鐵的S極行對準磁開關的頭部進行測試；兩種情況下磁開關與TS250磁鐵作用的大距離應該在（245mm，255mm）這個區間中，這個區間間隔在10mm。區間間隔越小說明受地磁影響的越小，好的情況下區間間隔在5mm左右。如果在地磁影響的情況下區間間隔大于15mm就不是一個合格的好產品。

5、單極性磁開關具有特有的定位窗口。定位窗口的建立可以明顯提高磁開關對罐籠的定位精度。定位窗口的判別方法：用磁鐵從遠向近靠近磁開關時，磁鐵距離磁開關的距離用L表示當L>255mm時，磁開關沒有動作，當100mm
