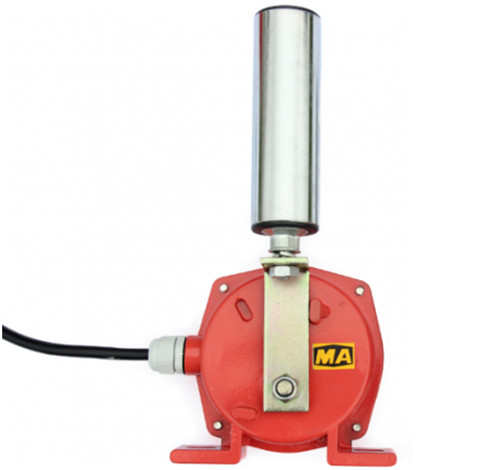

產品名稱：XLPP-1兩級跑偏開關安裝指南

產品型號：XLPP-1

產品價格：390

所屬類別：兩級跑偏開關 > 跑偏開關

XLPP-1兩級跑偏開關安裝指南

兩級跑偏開關主要用于輸送機膠帶跑偏檢測，防止膠帶跑偏而造成物料溢出等事故。當膠帶發生跑偏時，膠帶邊緣帶動立棍旋轉并擠壓立棍使之傾斜。若立棍傾斜大于一級動作角度時開關便發出一組信號警告，若立棍傾斜大于二級動作角度時開關便發出另一組信號用于停機。膠帶機恢復正常運行后，立棍自動復位。

結構特點：
1．本產品采用鋁合金鑄造殼體、強度高、重量輕。
2．外殼防護等級達到IP65，可在惡劣環境下長期工作。
3．本產品動作靈敏、穩定性高、性能可靠。





技術參數

工作電壓：24~380V（無源開關量）

絕緣電阻：＞500MΩ

輸出信號：無源開關量信號

環境溫度：-20℃~+60℃

環境濕度：＜90%

重    量：1.5Kg

防護等級：IP65

復位方式：自動復位

響應時間：＜2mS

控制觸點容量：3A-5A

動作力：50±10N

XLPP-1兩級跑偏開關安裝指南





安裝調整
1．將跑偏開關固定在支架上，然后安裝在膠帶機上。
2．立輥線與膠帶平面垂直，邊緣距離為L=50~100mm(殼體安裝孔可移位。)
3．立輥下端1/3處。
4．每100m膠帶可安裝跑偏開關3對(6臺)。

產品安裝使用注意事項
1．產品外殼設有接地端子，跑偏開關用于檢測膠帶的跑偏量和扭曲程度。可防止皮帶邊緣的損傷和因?yàn)槟z帶的跑偏而引起的物料散落。是實現自動報警和停機的一種保護性開關。 工作原理及結構特征： 本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。 當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。 當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。 一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。 二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。 當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。 本機采用鋁合金精密壓鑄殼體、強度高、重量輕； 外殼防護等級達IP65, 密封性好，防水、防塵，可在惡劣環境中長期工作； 觸點容量大、動作靈敏、可靠，用戶在安裝使用時必須可靠接地。
2．安裝現場應不存在對鋁合金有腐蝕作用的氣體。
3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。
4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。

跑偏開關VG033A2

接近開關HQA667380BD/77K GB/T14048.10

接近開關HQA667280BD/77K

懸臂式斗輪堆取料機備件|自動復位雙向拉繩開關LSKA1.803.2

雙向拉繩開關HFKLT2-Ⅱ|輸送機

不銹鋼拉繩開關BMC PCS31-S

不銹鋼跑偏開關BMC BBS20-S

，跑偏開關概述 跑偏開關（Belt Sway Switches）又稱防偏開關。用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。 編輯本段簡介 　　跑偏開關起帶式輸送現場的保護作用，因此必須達到指定的IP防護等級。 　　開關分兩個位置檢測輸送機皮帶的跑偏程度和扭曲程度。根據皮帶的跑偏程度和扭曲程度，實現自動報警和停機，避免昂貴的輸送皮帶受損壞及因皮帶扭曲造成的物料散落等事故。此開關安裝方便，運行可靠，是帶式輸送機必備的保護裝置之一。 編輯本段基本原理 　　輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。 安裝和調整 1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。 2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。 3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對） 4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。
