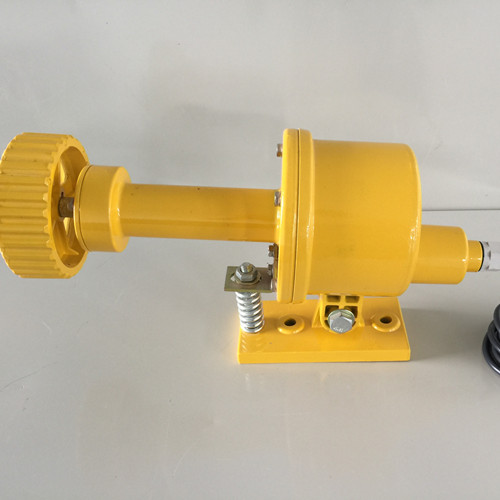

產品型號：JHDH-1
產品價格：0
打滑開關、打滑檢測裝置又名欠速開關、低速開關、打滑檢測器、是應用電感感應原理檢測設備的“正常旋轉”或“異常慢轉、停轉”。具有“自識別正常轉速”的智能功能，屬真正的欠速開關，在國內具有領先水平。
當設備出現異常，轉速低于正常轉速的三分之二時，輸出“異常慢轉”信號。可為計算機及時反饋設備的運轉情況；也可直接用于設備保護。廣泛應用于提升機、皮帶機、等機械傳動設備因電器、機械故障引起的慢轉或停轉，以便及時處理，達到維護設備、保障生產的目的。帶速每秒1.5—2.5米，重量 4 公斤。
DH—□
D：兩線制，DC24V供電，驅動JQX13F 12V中間繼電器。
A：兩線制，AC220V/AC380V供電，直接驅動40A以內的接觸器或小型中間繼電器。
主要特點：
1、智能型，一體化結構，免設置、調試，安裝簡單。替代普通旋轉探測器時反應快。
2、非接觸探測器，無運動部件、無磨損、安全壽命長、維護費用低。
3、兩線制，繼電器（或接觸器）作負載，可提供隔離無源觸點信號給計算機；也可直接串接在接觸器的自保觸點中用于設備保護。正常旋轉時繼電器（或接觸器）吸合。
4、DH-A型打滑開關的電源范圍寬，驅動能力強，工作原理：DH系列非接觸打滑開關是通過檢測其探頭處電容的周期性變化工作的。如果被傳動軸、輪的端面或圓周面存在“不平整處"，只要將打滑開關探頭對著有不平整處的部位安裝即可；如果找不到“不平整處"（軸、輪的端面平整且圓周面均勻光滑），只需在軸、輪的檢測處人為制造“不平整點"（在被檢測的面上加貼一小塊薄金屬片）即可。當電動機轉動時，通過轉動裝置驅使被傳動軸、輪轉動，打滑開關檢測到探頭電容周期變化時保持閉合狀態。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落等故障時，被傳動軸將慢轉或停轉，打滑開關檢測到探頭電容的變化周期明顯變長，此周期如超過正常變化周期的兩倍之多，打滑開關將由閉合狀態轉為斷開。打滑開關如按“設備保護接線參考圖"接線時，可用來保護設備；如按“檢測轉動/停轉接線參考圖"接線時，可用來檢測“轉動"。，能直接驅動40A以內的接觸器。
5、配有狀態指示。設備正常運行時，指示燈“閃爍”；慢轉或停機時，指示燈“常亮”。
工作原理：
盤隨膠帶運行而旋轉時，打滑開關：DH-3、DH-III、XT-SS-ID、XT-SS-1、XLDH-II、JDK-1、QDH-III、DH03E-1-W、SJK-1、SWEB001-2S/K、 BDH-III、MSD-3、DH02E-1-W、YHSJ-J、XT-SS-II、DH-LLI、GHLL-II、JDK-2、YHDH-2、XLDH-I、DH-II、SJK-01、YB/RDC-B、RH60-JC、YHSJ-II、YHSJ-I、XD-SS-II、XL-SJ-I、JYB-RDC-C、DH03E-1-W、ZXDH-III、XTD-SH、DH-I、SMS-PXK-B1、DH01E-1-W、XDH-HL、XLDH-F-S、SMS-PXK-BI、DHJY-II、SJK-I、QDH-II、KBJ-220Y、DH-1、DH02E-1-TH、DH-LLI、KGS-II、KGS-12S、DH-2、JYB/RDC-C、9SFAB-3HD、DH01E-1-TH、EXDH-III、XT-SS-1D、RH60-JC（DH-X、DH-F2、DH-SJ）、XT-SS-III、HQSK600/10，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。
本開關可調整速度值
主要技術參數
a.工作電壓 AC 220V/380V±10% 50Hz
b.輸入信號 10mV～10V
c.測速范圍 20～999/min
d.整機功耗 <15W
e.觸點容量 AC 380V 2A
結構特性：
1.本機由控制箱與傳感器兩部份組成，控制箱采用密封措施，防法防水性能較好。傳感器為磁電式，產品名稱：打滑檢測器，打滑開關，皮帶機專用打滑開關，輸送帶速度檢測器可用于DH02E-1-WW輸送皮帶運行速度的監測，當被監測的運輸皮帶的運行速度低于預先設定值時，它能發出報警或停機信號，可有效地避免事故的發生和擴大。打滑開關可應用于冶金、煤炭、礦山、水泥、電力、糧食等行業的皮帶運輸機中，是物料輸送系統中實現自動控制所不可缺少的監控裝置。，安裝方便，可靠性高。
2.由于控制部份采用CMOS電路，溫度適應性能較好。
工作電源：AC220V 頻率 50-60Hz
2、 溫度范圍：-20℃～+70℃
3、 啟動延時：約10秒鐘
4、 觸點容量：240V/AC,3A,輸出值一組常開,一組常閉
5、 轉 速: 30-100轉/分.
皮帶打滑測速裝置、打滑開關
XLDH-I、XLDH-II、
XLDH-III、SMS-PXK-BI、SMS-BI
XLDH-F-I、XLDH-F-II、XLDH-F-III、
XLDH-F-A、XLDH-F-S 、JH-DH-I、
JH-DH-II、JH-DH-III、DH-I、DH-II、
DH-III 、XLDH-111、YHDH-1、
YHDH-2、YHDH-3、YHDH-I、
YHDH-II、YHDH-III、
DH01E-1-W、DH02E-1-W、
DH03E-1-W測速開關
JHDH-2打滑開關
JHDH-3防打滑保護裝置
JHDH-1測速打滑開關
，打滑開關HQZS-001SPT/D工作原理盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。傳真：0537-2228358
